sarcophile

 msp430的振荡器如何切换？

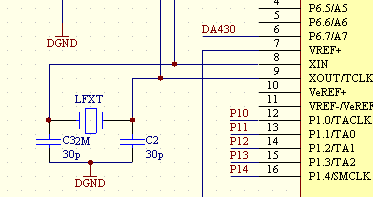

晶振接法如图，两管脚通过30p电容接地,XT2未接,现在运行时无法从DCO切换到LFXT,程序如下：
  BCSCTL2 = 0XC0;  //MCLK uses LFXT1CLK,no divided,SMCLK uses DCO
  BCSCTL1 |= XTS;
  _BIS_SR(SCG0);
  _BIC_SR(SCG1);
  _BIC_SR(OSCOFF);
  BCSCTL1 &= (~XT2OFF);
  IFG1 &= (~OFIFG);
  while((IFG1&OFIFG)!=0)
      IFG1 &= (~OFIFG);
  现在while循环总是通不过，请问：有什么问题？XT2是否一定要接？或者哪位有现成的原理图和程序让在下参考一下,多谢了。
此主题相关图片如下：


发表时间:2003年5月2日19:31:57
