 西安铭朗ML-F020ICB工控板技术资料
ML-F020ICB是铭朗科技为工业测控而研发的一款高性能工业控制板。本控制板采用美国Silabs公司的C8051F020作为核心控制器,指令集与MCS51兼容，方便用户做二次开发。该控制板可以使用户在设计初期省去许多硬件设计调试的麻烦，使之专注于软件开发，我们提供了模块化的底层硬件驱动程序，用户可直接应用非常方便。该控制板也适用于科研、开发教学实验初期的设计之用，同时也适用于工控，智能仪表等符合要求的应用场合，具有极高的性能/价格比。
2．ML-F020ICB主要特性
（1）MCU为美国Silabs公司C8051F020，64KB FLASH、(4096+256)B RAM、最高25MIPS执行速度。
（2）外扩32KB SRAM(速度12ns)，256KB FLASH(速度70ns，可扩展512KB）。
（3）10M以太网通讯接口。
（4）LCD接口，支持各种尺寸LCD，最高支持320×240。
（5）标准微型打印机并行接口。
（6）外扩总线接口。
（7）8路光耦隔离输出，8路光耦隔离输入。
（8）16路IO输入输出。
（9） 12位单端AD输入或8路12位差分AD输入，输入信号量程0~+5V/0~+10V/-5~+5V/-10~+10V可选。6路12位AD输入，输入信号量程0~2.5V。
（10）2路12位DA输出，输出信号量程0~+5V/0~+10V/-5~+5V/-10~+10V可选。
（11）2路标准RS232和1路RS485/422通讯接口。
（12）IIC接口的EEPROM AT24C08(可选更大容量的EEPROM)。
（13）IIC接口的RTC时钟，带停电保护功能。
（14）键盘及LED显示接口。
（15）18B20 温度传感器接口。
（16）JTAG调试接口。
（17）＋5V，±12V供电。
（18）4层PCB板设计，选用工业级器件，适用环境温度－20～65℃。
详情可登陆http：//www.mlarm.com.  TEL：029-88223597；QQ：670501245；MSN：mldzkj@hotmail.com；MAIL：mldzkj@163.com王小姐

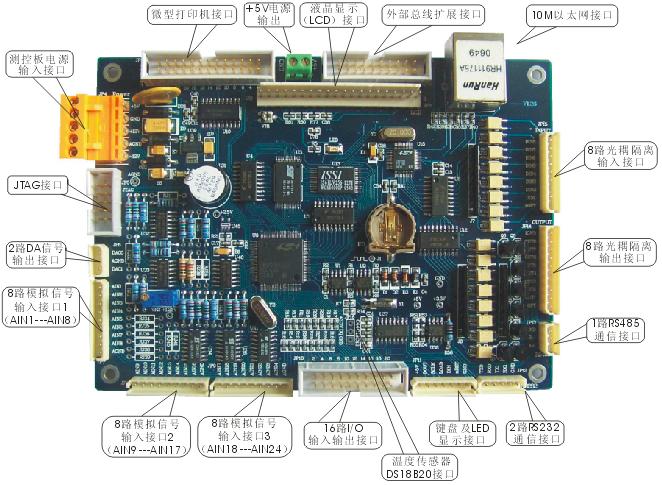

此主题相关图片如下：
