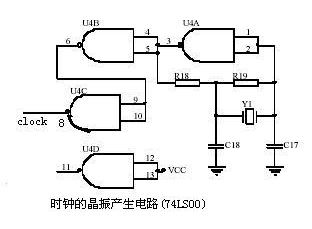

晶振为什么不起振？请各位指教！（电路图）

晶振为什么不起振？请各位指教！（电路图）
现在电阻R18改为470欧，R19仍为1M，电容改为20PF，可还是不行，莫非是电路有问题？请大家帮忙看看。

此主题相关图片如下：

发表时间:2003年4月10日12:56:13

回复该帖

本主题共有 18 帖，分页：>>>>>该主题的所有内容[18]条

24104.[详细]什么芯片的晶振电路呀，没那么复杂吧
摘要:......(无内容)
－ [langren0468][1595次] 2003年4月10日

24178.[详细]是用来给CPLD提供时钟的哦
摘要:12M的，用来给XILINX95108提供时钟。XILINX95108的时钟输入只有一个脚，所以昨天也有高手跟我说过要用有源晶振，如果不是就用2脚晶振配合74LS00也可以做为有源晶振使用的，你能帮我看看电路有没有什么问题吗？......(194字)
－ [定时器][2380次] 2003年4月10日

24914.[详细]别急！我来帮你！
摘要:[em01]......(6字)
－ [guest][1839次] 2003年4月14日
