帮帮这个菜鸟吧。

帮帮这个菜鸟吧。

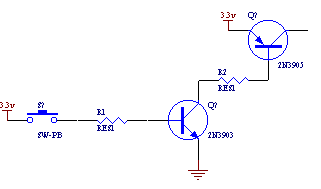

当sw按下时，要求2n3905输出3.3v，这个电路是否能实现呢？
我对三极管不敏感，而且是个电路的初学者。
麻烦大家帮忙看看，这个电路的r1、r2要如何确定？
我看了一些参考书，但是还是不会将书上的公式套到这里来用。

此主题相关图片如下：

发表时间:2003年4月8日11:19:40

回复该帖

本主题共有 20 帖，分页：>>>>>该主题的所有内容[20]条

23675.[详细]我的模电也不行，以下意见仅供参考
摘要:1.三极管导通也有压降，如果你那样能有3.3V，我服了你 2.我认为下面那个NPN三极管最好在B级和E级之间加一个大一点的电阻......(113字)
－ [幽游梦蝶][1566次] 2003年4月8日

23676.[详细]搭个小实验板试一下最好：）
摘要:......(无内容)
－ [liping][1394次] 2003年4月8日

23678.[详细]是我错了，应当输出3V就好了。
摘要:对于2N3905来说当其饱和时CE间的压降是0.25（IC=10MA，IB=1MA） ......(61字)
－ [ybs777][1268次] 2003年4月8日
