 AT91SAM9261开发板特价目2500元，同時贈送開發用3.5屏,


優惠活動：
自産品發布以來EBD9261開發闆由于性價比高、資料豐富而一直受到大家的青睐。爲答謝新老用戶，我公司決定将原售價3800元的EBD9261開發闆改爲特惠價2500元，同時贈送開發用3.5英寸TFT真彩液晶屏模塊（型号爲EBDLCD35T，售價780元），數量有限、送完爲止。詳情請緻電我公司垂詢。
電話垂詢：0755-81135103;82523175-13（詹小姐）
發送傳真：  0755-82523175轉14（自動傳真）
電子信箱：  ruiyi.zahn@embedall.com

在特价期间凡购买本公司产品加500元送一个价格2000元的Magic-ICE防真器--------------------------------------------------------------------------------


産品特征：

類别 功能 描述

硬

件

資

源 CPU AT91SAM9261S微處理器，主頻爲200MHz，LFBGA217封裝。
SDRAM 具有64M字節（2片32M）SDRAM芯片組，作爲系統運行的RAM空間。
DATA FLASH 采用2/4M字節DataFlash芯片AT45DB161/321作爲啓動程序的存儲。
NAND FLASH 采用64M字節NandFlash芯片K9F1208作爲操作系統和用戶數據的存儲。
調試串口（DBGU） 采用MAX3232轉換的一路串口用于系統調試，也可用于串口通信功能。
USB接口 UHP 2路，CPU内部集成的USB Host功能，可連接USB設備（如鍵盤、U盤）。
UDP 1路，CPU内部集成的USB Device功能，可實現數據下載和功能開發。
以太網絡 采用DM9000芯片實現1路10/100M網絡功能。
CAN總線 采用SPI總線擴展的1路CAN總線功能，支持CAN2.0A/B協議。
CF卡 采用CPLD芯片EPM7064擴展的1路CF功能，I/O口模拟的标準IDE模式。
LCD接口 CPU内部LCD控制器接口，支持18位RGB數據接口的LCD模塊。
RS232總線 共2路RS232，一路爲3線式，一路爲5線式。
觸摸屏（TOUCH） 外擴專用觸摸屏驅動芯片ADS7843，支持四線電阻式觸摸屏。
音頻（AUDIO） 采用I2S總線音頻DSP芯片XWM8731擴展的音頻功能，可實現音頻開發。
實時時鍾（RTC） 采用CPU内部實時時鍾功能，适用于電池充電的手持類設備RTC解決方案。
用戶鍵盤及LED 預設4路獨立式鍵盤和4路LED，可輔助程序調試或直接應用。
GPIO 采用50PIN接口引出部分數據總線和I/O接口供用戶自由擴展。
JTAG 标準20針的JTAG調試仿真接口，可連接仿真器。
系統操作 設有電源開關、系統複位鍵、喚醒鍵、啓動方式選擇跳線。

軟

件

資

源 操作系統 提供LINUX操作系統源代碼，版本号爲 Linux 2.6.15。
Boot Loader 提供U-Boot程序源代碼，版本号爲U-Boot 1.1.4。
提供DataFlash啓動引導程序源代碼DataFlashBoot。
編程器 提供LINUX操作系統編譯器armv5-linux-gcc。
測試程序 提供ADS環境下對PIO、LCD顯示屏、觸摸屏、CAN總線。提供LINUX環境下對音頻、液晶屏的測試程序。
驅動程序 提供LINUX環境下miniGUI、USB Host、USB鍵盤、USB鼠标、CF卡、以太網功能的驅動程序（已經植入LINUX源代碼中）。
使用說明書 提供開發闆硬件說明、使用方法說明、常見問題與解答、U-Boot介紹、CLLD燒寫說明、産品功能測試方法的一系列文本資料。
技術手冊 提供本産品所使用的主要芯片之官方技術手冊，方便您對芯片的評估。
電路原理圖 提供本産品PCB制作所使用的ORCAD格式和PDF格式的電路原理圖。
CPLD程序 提供CPLD程序源代碼及使用說明文檔。配合CPLD燒寫闆完成下載。

服

務 全國代理 您可以在英貝德指定代理處購買産品并獲得服務。詳情請見“營銷網絡”頁面。
産品保修 自購買之日起提供12個月的免費維修服務，其包括自然損壞的維修。詳情請見“服務中心”頁面或産品保修卡内說明。（贈品不在保修範圍之内）
技術支持 自購買之日起提供12個月的免費技術支持服務，包括開發闆使用中的問題解答。可通過電話、電郵、傳真、即時聊天工具（QQ/MSN）實現技術支持服務。詳情請見“服務中心”頁面或産品保修卡内說明。
升級服務 自購買之日起12個月内可獲得資料版本免費升級服務（以資料升級爲前提）。

機
械
參
數 應用級别 商業級（本産品主要元器件均采用商業級别，适用于一般評估環境）。
PCB 本産品采用4層PCB闆層，焊盤采用防氧化鍍金工藝。
工作電源 輸入電源：DC 5V（±0.5V）。
系統功耗 不含液晶屏：250mA    含液晶屏：300mA（最大）。
機械尺寸 170mm×141mm×36mm（最大）。
工作環境 工作溫度：0~70℃（包含EBDLCD35T）。

包

裝

内

容 EBD9261開發闆 1塊 産品主體，包括各功能元器件的PCB電路闆。
EBDLCD35T 1塊 3.5英寸TFT真彩液晶顯示屏模塊。（優惠期間贈品）
串口連接線 1條 可直接連接本産品與PC機或RS232設備接口（9針，交叉）。
并口連接線 1條 Wiggler調試闆、CPLD燒寫闆與PC機連接時使用。
USB連接線 1條 可直接連接本産品與PC機的USB接口（A-B型USB設備線）。
以太網連接線 1條 可直接連接本産品與PC機的網絡接口（RJ45，交叉線）。
電源适配器 1個 爲系統提供電源（AC 220V 50Hz IN – DC 5V OUT，2A）。
Wiggler調試闆 1塊 實現本産品JTAG仿真調試功能的工具。
CPLD燒寫闆 1塊 實現本産品上的CPLD芯片程序燒寫的工具。
産品資料光盤 1張 本産品提供的所有軟件資料均保存在光盤裏（CD-ROM）。
産品保修卡 1張 産品保修憑證、裝箱清單及售後服務說明。
配件包 1包 含有短路子、腳釘若幹，觸摸屏用手寫筆1支。

附
加
設
備 Magic-ICE仿真器 支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。
EBDLCD35T 3.5英寸TFT真彩液晶顯示屏模塊（含觸摸屏）。可配合開發圖型界面産品。
EBDLCD64T 6.4英寸TFT真彩液晶顯示屏模塊（含觸摸屏）。可配合開發圖型界面産品。

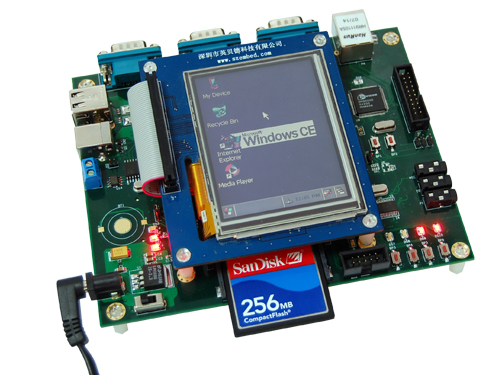

此主题相关图片如下：
