 自制89c2051单片机编程器
各位高手大家好,我发现一篇介绍自制2051单片机编程器的文章,请高手验证可行性.拜托!
此主题相关图片如下:
按此在新窗口浏览图片

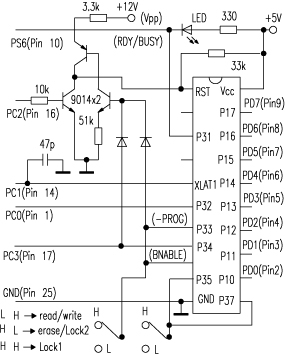

只要有一部微机,再做一个简易的接口即可。打印口必须具备双向功能(目前的微机一般都满足,如EPP、ECP模式均可用),编程器电路见附图。
  AT89C1051/2051单片机的编程的时序简述如下:
  1接通电源(置Vcc为+5V),置RST、XLAT1为低电平,延时至少10ms。
  2置RST、P32为高电平。
  3置P33、P34、P35、P37为相应编程模式:LHHH(写入)、LLHH(读出)、HLLL(片擦除)……
  4送出要写入的数据到P10~P17(第一次写入的是地址0)。
  5将RST升至12V,使单片机能进行写入或擦除操作。
  6送一个脉冲给P32,激发一次编程动作。这时内部自动完成所需的时序(约12ms),此间P31变为L,表示内部忙。
  7为了验证写入数据是否正确,可将RST电压拉回到H,并置P33~P35、P37为“LLHH”,所写入的数据便可从P1端口读出。
  8送一个脉冲给XLAT1,单片机进入下一个编程地址。
  9循环步骤4到8,直到最后一个编程地址,便可完成全部的编程工作。
  10置RST、XLAT1为L,并切断电源Vcc,编程结束。
  其它有关擦除和加密的步骤这里略过,读者可参考有关资料。
  在该装置中,微机并口的8条数据线(PD0~PD7)接至单片机的P1端口,用来收发数据。4条控制线(PC0~PC3)分别用来产生编程所需的控制信号。状态口的PS6接至P31用来获取单片机的工作状态,采用C++语言编写编程控制软件,实现简易的编程操作。
  程序使用方法:(运行程序将出现使用说明)
  P2051 R[文件〗  读出单片机内数据,需置开关P33、P34为L,P35、P37为H。
  P2051 W[文件〗  将数据写进单片机,需置开关P33为L,P35、P34、P37为H。
  P2051 E 擦除单片机,需置开关P33为H,P35、P34、P37为L。
  P2051 L 对单片机加密,需置开关P33、P34为H,P35、P37为L。



发表时间:2003年3月15日14:27:00


回复该帖

本主题共有 13 帖,分页:>>>>>该主题的所有内容[13]条

 *树形目录 只列出部分跟帖的标题以及简单的摘要信息 该主题的部分跟帖如下:

  20786.[详细]肯定没问题,atmel提供的资料,自己制作要小心12电压的准确
摘要:......(无内容)
- [guest][2031次] 2003年3月15日

  20899.[详细]请教
摘要:我不太明白,XLAT1好像是接晶振的 如果这个电路能用,那么89c51能不能用这个电路,24脚改装成40脚有问题吗? 谢谢!......(110字)
- [笨小孩][1597次] 2003年3月17日

  20928.[详细]数据手册里面写得很清楚,8051要复杂一些,需要添加地址锁存
摘要:......(无内容)
- [guest][1662次] 2003年3月18日
