 超高性价比的AT91RM9200全功能工程评估板

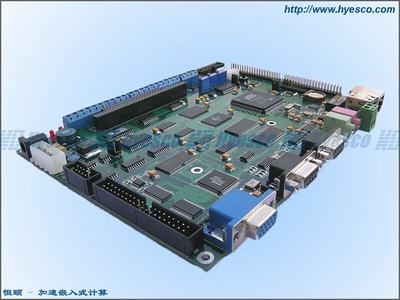

此主题相关图片如下：

H9200F AT91RM9200工程评估板由恒颐公司设计开发，主处理器基于Atmel公司的AT91RM9200嵌入式处理器，适用于工业控制等领域。
H9200F AT91RM9200工程评估板是一款全功能的开发系统，除带有大容量的SDRAM、NorFlash、NAND Flash以外，还扩展了10/100 Mbps以太网接口、USB接口 、RS485接口、多个UART接口、16路12位ADC、1路16位DAC、RTC、音频输入/输出接口、VGA显示接口、多种尺寸的STN/TFT LCD接口和触摸屏接口、PC104总线接口和CPU的GPIO扩展等，可作为复杂嵌入式应用系统主板，方便用户使用或进行参考设计。

硬件功能描述：

主板类型 ——5.25”单板结构
主处理器 ——Atmel AT91RM9200（PQFP）
Nor Flash——1MB～8MB可选
NAND Flash——32MB～2GB可选
SDRAM——32M 32/64MB可选
以太网——10/100Mbps自适应以太网接口 AT91RM9200内嵌MAC，外接PHY
USB Host—— 支持USB主方式通信 一个USB Host接口（USB2.0协议，12Mbps）
USB Slave—— 支持USB从方式通信 一个USB Slave接口（USB2.0协议，12Mbps）
UART—— 支持异步串行通信 5通道UART，包含1通道全功能接口，1通道RS485接口
音频接口 ——支持音频信号输入、输出 音频输入接口（粉红色）支持MIC输入；
音频输出接口——（淡绿色）支持耳机输出。
VGA接口—— 支持标准VGA信号 可外接多种标准VGA显示器
STN/TFT LCD接口—— 支持STN/TFT LCD显示器 可外接多种尺寸的STN/TFT LCD显示器，支持多种分辨率
触摸屏接口 ——支持4线触摸屏信号输入 可外接多种尺寸的4线触摸屏
ADC ——16路12位ADC 支持单、双极性的电压信号（－10V～10V）；
DAC ——1路16位DAC 支持电压信号、电流信号（4～20mA）输出
PC104接口—— 支持标准PC104模块扩展
IIC接口—— 支持IIC器件连接 外接AT24C01
复位按钮—— 用户按键，系统复位
RTC ——为系统提供实时时钟基准 独立的IIC接口RTC，后备锂电池
GPIO ——支持多个GPIO扩展 完全扩展AT91RM9200的PA、PB和PC口
电源输入接口 ——用于提供系统电源 支持DC 5V电源输入或DC 5V、12V、－12V电源输入
电源输出接口—— 用于提供系统扩展电源 支持DC 12V、5V、3.3V电源输出
JTAG接口 ——支持JTAG调试与开发 标准20针定义
工作温度 ——－40 oC～85oC 工业级
相对湿度——5％～90％ 40 oC无凝结
主板尺寸 ——203×146 单位： 毫米

软件提供：
BootLoader
嵌入式Linux操作系统
基于Linux的设备驱动程序
基于Linux的应用程序
……
      恒颐基于AT91RM9200全功能开发板这个平台已经完成多个项目方案:
(1)气象信息数采及传输系统应用方案
——整合气象数采设备，完成对实时数据的分析及处理，并传输到气象中心。
(2)高精度数据采集及网络传输项目方案
——面向石油、地质勘探行业，对勘探地震波等数据进行采集处理以及网络传输。
(3)GPS+GPSOne双定位智能终端解决方案
——面向特种行业的远程目标精确定位以及隐蔽跟踪。
……
