 [原创]MEGANET485网络开发板软件手册(预览版)
MEGANET485网络开发板软件手册(预览版)

板子详细功能介绍!!

手册

详细使用说明文档

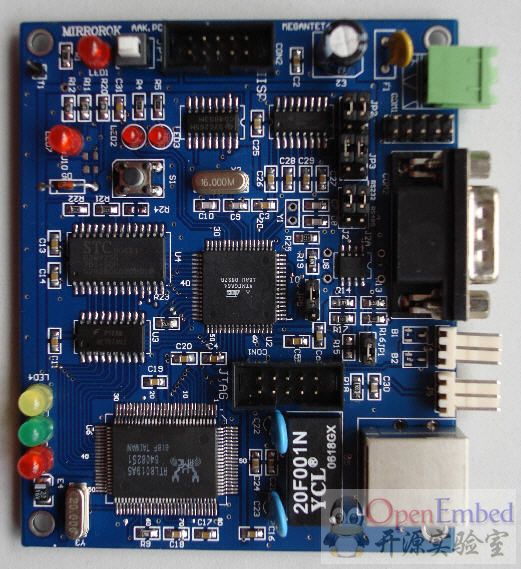

MEGANET485是一个具有10Mbps以太网接口和RS232/RS485串行接口的AVR系列单片机的嵌入式开发学习板，它采用ATMEL公司生
产的ATMEGA64-16微控制器为核心处理器，运行开放源码的UIP协议栈和相应的应用程序。
本开发板实现了ARP、ICMP、TCP、UDP协议，可应用于HTTPWeb服务器、网络协议转换(如RS232/RS485-Ethernet接口转换等)、
基于Internet的远程控制、基于Internet的远程数据采集等嵌入式网络应用;与市场同类产品相比，开发板上的资源极为丰
富，板子本身可以完成以太网通讯的同时，还可以利用以太网板上的资源来实时监控通讯情况。
板上带ISP/JTAG和A/D端口扩展端口，供用户进行扩展开发、试验。

网络通讯核心芯片选用RealTek的RTL8019AS芯片。
2.系统说明

CPU采用atmega64-16，工作频率可达到16MHz，完全满足运行多种网络协议的要求；

SRAM采用stc的62WV256-70NS CMOS静态RAM
外部复位采用上电复位、CAT811L
系统包含标准RJ45以太网接口，3针串行RS232接口，1组可供用户自由扩展的系统资源接口

输入电压范围为9-12VDC
支持在系统编程，方便二次开发
编译器采用iccavr7.0
UIP协议栈
主要应用领域　
智能仪器、仪表　
远程控制　嵌入式以太网接入　
嵌入式网络开发、实验
用户光盘上提供的源代码及资料

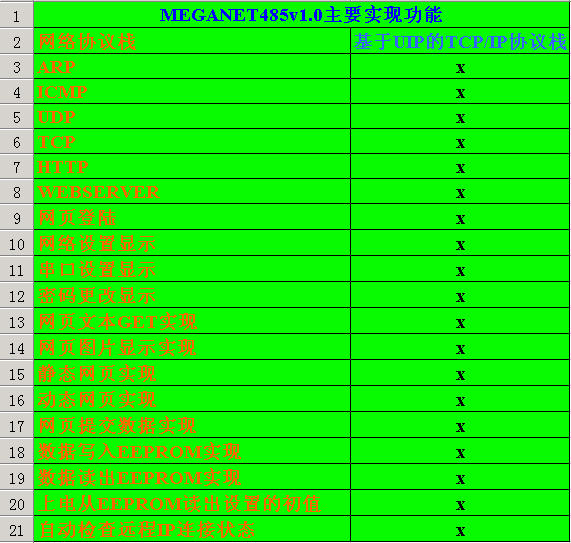

ARP、ICMP、TCP、UDP协议，ARP中实现了缓存，发包电路实现了缓存，上位机可以ping这块板子，下位机也可以ping上位机
(通过上位机小程序，连串口)，可以用tcp进行数据传送
详细使用说明文档
电路PDF格式的原理图
所有芯片datasheet
主要芯片：
1.ATMEGA64-16
MEGA64.pdf
2.RTL8019AS

RTL8019AS中文版.pdf

3.SRAM
STC62WV256.pdf
4.CAT811L

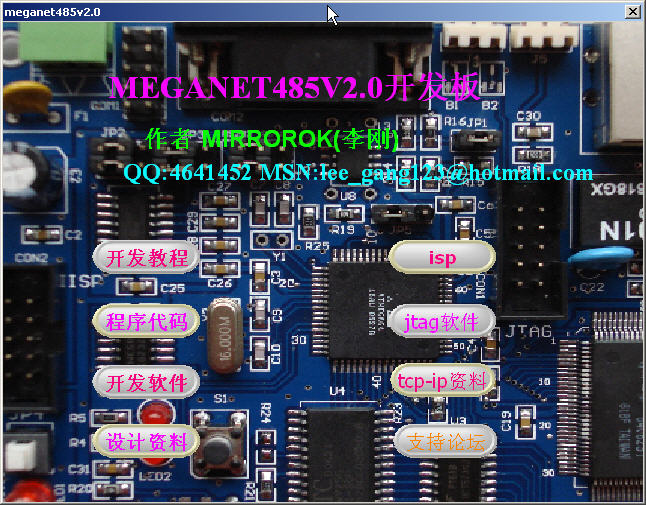

这个板子是支持uip的tcpip协议栈,提供串口(rs232/rs485)totcp的双向转换!!光碟界面
qq4641452
msn lee_gang123@hotmail.com

0551-5205568

此主题相关图片如下：


此主题相关图片如下：

此主题相关图片如下：


发表时间:2007年5月18日14:58:20
