  1.45’ CSTN微型数码相框方案
CSTN 1.45’ LCD Digital Photo Frame
1.45’ CSTN微型数码相框方案

◆ 概述

数码相框特别是小尺寸微型数码相框方案（1.5 英寸以下）有很高性价比。并可应用于如钥匙吊坠、胸前配饰、手腕配饰、手机吊链多种场合，势必成为一款时尚的好产品。图片随您所好。图片可通过数码相机来获取，或通过电脑在网络中下载。设计外观尺寸小巧、携带方便，价格便宜，适合于大众消费群体。因此，迷你数码相框是将成为继MP3 之后礼品行业的一个很好的增值点。

◆ 功能简介

1 、显示屏：1.45英寸 ，可以特殊定制（1.1等）

2 、显示屏分辨率：128×128CSTN屏，65K全彩色，RGB565格式；

3 、内存：8M-16M

4 、工作时间：8至10 小时

5 、贮存照片：30张～60 张

6 、产品体积：57×52×15.8mm（约）

7 、工作电流：30至35mA

8 、电源：内置3.7v/400mAh 锂电池或5V 外接USB 电源

9 、图片格式：支持BMP，JPG，PNG，GIF

10、可以手动单张浏览，可以自动循环播放

11、省电方式：静止状态120 秒自动关机，循环播放状态600 秒自动关机

12、支持系统：WINXP，WIN2K,WIN98,WIN VISTA

13、下载方式USB1.1/2.0

14、产品可作为钥匙吊坠、胸前配饰等礼品场合

15、在机器上可以实现单张图片删除

16、相框上能显示图片总张数，当前显示张数；显示电池电量；

17、可调节自动播放时间，0～120秒

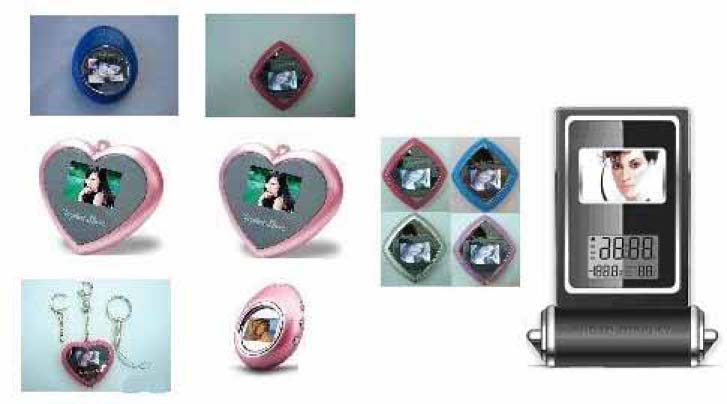

◆ 市场现有产品

此主题相关图片如下：
[upload=jpg]
◆ PC 界面 Pc 操作界面简洁、方便，适用操作系统WINXP，WIN2K,WIN98,WIN VISTA 等多种操作系统。WINDOWS 图片处理软件可以对照片进行旋转，剪切，色彩调节，明暗度调节，添加相框修饰模板，可转换图片格式JPEG/BMP/PNG/GIF; WINDOWS 下载界面，在联机模式下可以方便查看和管理存储器信息；可以预览选中图片；具有单张操作功能和多张图片操作功能。单张操作功能：

A， 直接下载到迷你数码相框中观看效果；

B， 以单张下载到迷你数码相框存储器中；

C， 指定迷你数码相框当前显示某一张图片；

D， 删除指定的图片；

E， 备份指定的图片到PC 机； 多张图片操作，可以批量下载用户选择好的图片组；全部删除迷你数码相框上的文件； WINDOWS 界面支持生产厂家，自由更换LOGO;

◆ 下载连接 支持USB1.1/2.0 接口连接，操作简单，支持热插拔；

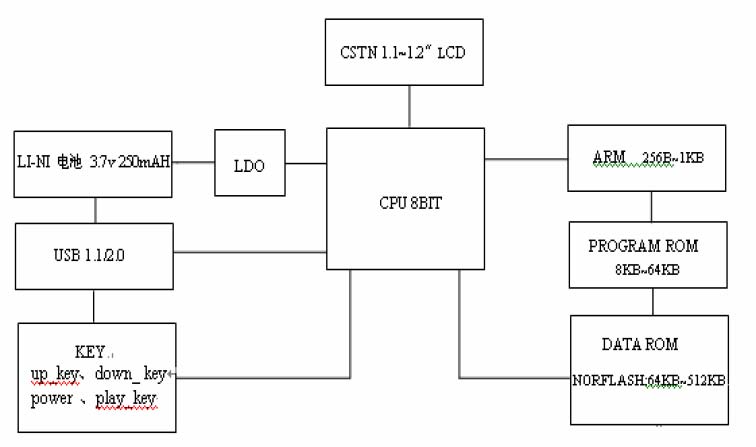

◆ 设计框图

此主题相关图片如下：
[upload=jpg]

◆ 方案优势1， 主控IC: 主控IC 已经包括RAM,PROGRAM ROM,USB 接口；MCU采用通用C 语言开发，为客户定制特殊功能争取第一商机时间；

2， 照片存储FLASH， 采用SPI 三线接口FLASH， 成本相对普通FLASH 低出1￥以上，传输速度最高为1MHZ，速度与普通FLASH 媲美;节省MCU 的系统开销，直接降低MCU 成本；布线简化，占用空间小为生产带来方便；

3， 整体方案设计精简，整体BOM 成本低，这是相当有竞争优势。

4，全部电子物料可以在单面贴减少了工厂的生产难度和节约生产时间，其它方案很难办到；

5， 本方案全部采用贴片加工，加工物料报废少，和比（XX 公司）邦定的方案，工厂加工条件要求低，物料报废少，生产成本。流水线要求低。

6，该方案设计精简，作为产品的附属功能嵌入方便，是礼品行业的首选；

7，目前参考设计使用TCL 屏，可以由客户直接提供屏，并帮忙调试，客户可以利用自己渠道进一步降低成本.

◆ 参考BOM 单：



 1.5TFT 数码像框BOM 及成本核算   45.3006


说明：此BOM 评估价为初步评估价只作参考；请各公司自行评估为准；

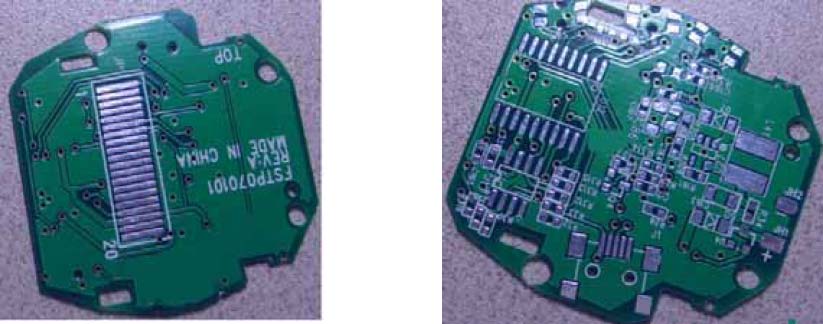

◆ 产品实图

此主题相关图片如下：
[upload=jpg]
PCB 正面图 PCB 背面图 Idea Running Electronic (Hongkong) limited

另外我公司现在承接产品差别化定制设计（比如你需要加入一些自己的特殊，万年历 ， 公司logo。等等）
