 超值提供DSP+MP3+网络开发板

此主题相关图片如下：

　　　　　　　　　　　　

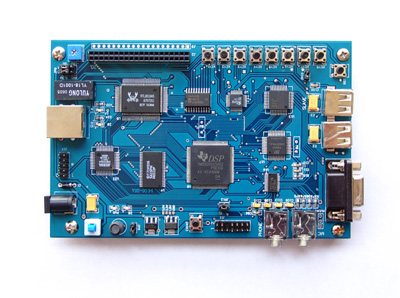

　　　　　　　　　　　DSP+MP3+网络开发板


[系统简介]

    本套件是一套基于TMS320VC5402 DSP的学习开发平台，DSP+MP3+网络开发板既可作为开发板供用户学习使用，也可作为系统板嵌入到用户的产品供用户进行二次开发以便缩短产品开发周期。

    本套件采用DSP+51方案，编写好的程序可直接用51的串口下载到DSP中运行，对于初学者可省掉买DSP仿真器的费用（不需要DSP仿真器照样学习DSP系统）。而且用户可以很方便的在此基础上从DSP+51方案过度到DSP+ARM方案。

    DSP+MP3+网络开发板在音乐播放方面支持的音频格式有MP3、PCM、WAV等格式，在音质方面已经赶上并接近CD音质，同时支持大容量移动存储设备（比如U盘，USB移动硬盘等）

    通用LCD接口，此接口提供强大的再配置功能，用户通过修改CPLD程序和跳线设置，可以将此接口自助配置成其他应用，连接其他设备(如指纹采集设备)或其他几乎所有型号的LCD。

[系统资源]

DSP处理器TMS320VC5402PEG100，最高工作频率100M。

DSP片内内置 16K * 16位 DARAM,可配置成数据区和程序区。

DSP片外扩展 64K * 16位SRAM，通过更改CPLD中的逻辑，即可作为数据区，也可作为程序区使用。（可根据用户要求最大扩展到256K，分页访问）

板上有RTL8019AS网络接口芯片，方便用户实现以太网通讯。

板上有TLV320AIC23音频编解码器，方便用户实现录音和播音。

板上有MP3编解码芯片，能够进行MP3播放（环绕立体声），支持MPEG 1、2、2.5音频解码。

板上有HOST USB 接口芯片SL811HST，方便用户实现外挂海量存储设备。

板上有HOST USB 接口芯片SL811HST，通过配置可以让其工作在HOST方式或
SLAVE方式，板上同时提供HOST USB接口和SLAVE USB接口。

板上有LCD接口，并提供基本的GUI接口程序。

板上有多达8个按键，方便用户配合LCD实现人机对话。

板上有EPM7032AE CPLD，处理DSP与外设的时序逻辑，CPLD的JTAG口对
用户开放，用户可进行CPLD学习使用。同时提供板卡的CPLD内部的逻辑图（编译后直接下载，保证无错误）

板上提供中断源输入接口。

板上提供手动自动复位电路，方便调试。

板上有STC89LE58RD+单片机，通过HPI接口和DSP相连，另外DSP的程序存放在STC89LE58RD+中。

板上有JTAG接口，可以连接各种TI的DSP仿真器。

[配套资料]

完整的原理图(pdf格式)，快速掌握多项实用技术的具体应用；

在线下载程序的方法与工具，用以固化用户自己的程序；

用户手册：非常详细，让你快速踏入DSP开发应用之门；

芯片手册：开发板上全部芯片的芯片资料；

送原版TI DSP开发环境CCS’C5000；

送其他DSP相关学习资料。

[配套应用资料]

送TCP/IP协议卷 ：卷1，卷2，卷3

送USB1.1协议规范文档

送U盘系统说明文档

送FAT16、FAT32系统说明文档

送其它相关的开发说明文档

[调试软件]

送网络抓包软件，开发TCP/IP协议的利器。

送总线抓包软件，开发USB接口的利器

送串口监听软件，开发RS232/485必备

字模提取软件，开发LCD显示程序必备

送CPLD开发、学习、下载软件

[代码及相关实验]

LED灯闪实验

TIMER0定时器实验

MCBSP接口的立体声警报实验

扩展的中断源输入中断信号实验

LCD显示实验

AIC23播音实验

键盘扫描实验

扩展RAM读写实验

网卡发送接收实验

DSP程序下载实验

录音回放实验

MP3播放实验（MP3格式）

歌曲播放实验（PCM格式和WAV格式）

CPLD图形输入（GDF）和下载实验

[应用软件包]

LCD显示汉字软件包，可显示8 * 8 点，8 * 16点，16 * 16点，16*24点，24*24点等大小的数字，汉字，图形。

LCD显示图标软件包，可显示32 * 32点，64 * 64点的图标。

LCD波形显示软件包，可显示直线，曲线等，不用修改，可直接移植。

提供TCP/IP协议中的TCP，ARP，UDP，ICMP，IP等协议。

提供歌曲播放软件代码。

提供MP3播放软件代码。

以太网播放MP3的上位机程序代码

提供FAT16，FAT32文件系统（选配）

[典型应用]

个人数字助理

语音处理(例如VoIP)

静态图象 （例如指纹识别）

网络安全

DSP语音处理教学

MP3网络播放

TMS320C5000开发原型

注：所有代码全部采用C语言编写，并有注释，保证初学者快速入门。

套件组成：

1、DSP+MP3+网络开发板1块
2、9V/600mA直流稳压电源1个
3、串口直连线1根
4、交叉网线1根
5、配套光盘1张
　[CPLD源代码免费提供，方便客户进行二次开发]
