 AMR+DSP+FPGA 开发板  2410+DMB642+1100WFPGA

此主题相关图片如下:
按此在新窗口浏览图片

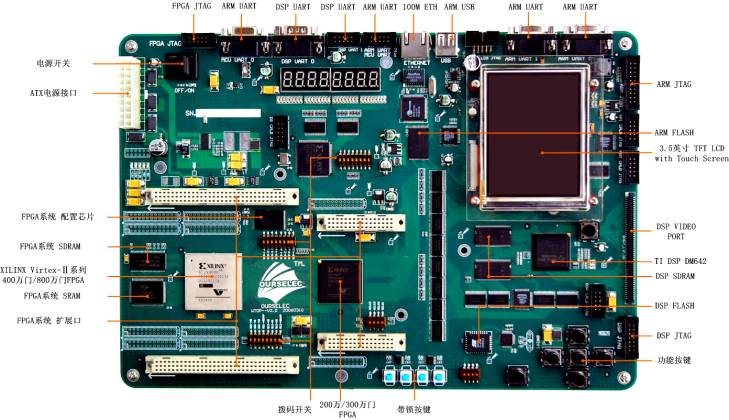

ARM-DSP-FPGA 综合实验系统 是国内第一款高密度 FPGA 电路设计验证平台,率先采用 FPGA+DSP+ARM 的高端架构,为国内高校和企业建立 电路设计实验室 提供完整设计验证平台,也可为企业流片前的验证提供可靠保证。已被中科院微电子所、新加坡国立研究院等国内外芯片设计部门成功应用。
系统硬件包括稳定且高容量的 Xilinx Virtex- Ⅱ系列 FPGA , 最大可达 1100 万门 ,一个高性能 DSP 系统,一个 32 位处理器系统,还有各种接口和扩展口,全板通过高速阻抗测试、热应力检测及电性能测试,满足各类处理器模型及复杂通信系统的设计仿真,结合最新的 DM642 DSP 处理器和 ARM9 处理器,可实现高性能 SOC 系统设计验证。配合我们提供的扩展板,还可实现高速数字无线通信、高速视频采集编解码等综合仿真。
开发平台主要包括 3 部分,系统级 FPGA 子系统、 32 位处理器子系统、高性能 DSP 子系。每个子系统各自由丰富的扩展接口,方便得连接各种用户扩展部件。开发系统配备完善的交互界面和接口包括 TFTLCD 、 LED 显示,多功能按键等。非常适合用于通信系统、多媒体系统的开发与验证,也适合大专院校相关专业的教学、科研。






开发灵活方便:
ARM-DSP-FPGA 综合实验系统 为了使开发方便做了大量考虑。开发系统中大量的资源被有结构的组织起来。系统中不同部分的数据路径通畅合理,能够最大限度的满足各种应用的需求。外围接口非常丰富,每个子系统都有各自独立的扩展接口。系统各部分被有效的隔离了,每个子系统可以单独工作不会互相干扰。开发平带设计中充分考虑到复杂系统调试的困难,利用合理的结构提供丰富的调试方法,可以大幅提高复杂系统调试的效率。
开发平台配置: 模块

FPGA
 Xilinx XC2Vxxxx
 2M -8M gates (可配 2 颗)

DSP
 TMS320DM642
 32-bit, 600MHz, 4800MIPS

ARM9
 Samsung 3C 2410X
 32-bit, 200MHz

内存

DSP
 64M SDRAM + 512KB flash

ARM
 64M SDRAM + 64M flash

FPGA
 PLATFORM FLASH, SSRAM, SDRAM

I/O 接口

UART 接口
 DSP (2) & ARM (2)

USB 接口
 ARM USB1.1 host (1)

以太网接口
 ARM (1)

测试口
 JTAG: FPGA (1), DSP (1), & ARM (1)

FPGA 逻辑分析仪接口

扩展口
 FPGA (2) & ARM (2)

显示设备
 3.5' TFT LCD (240x320) 带触摸屏

LED's 和 LED 数码管

操作系统

ARM
 Linux 2.4.18 , WinCE 4.2

主要应用领域:
ARM-DSP-FPGA 综合实验系统 可以适用于各种复杂系统开发、算法验证、原形试制、样机评估等。如:多媒体处理系统、数字通信系统、高性能仪器仪表原形开发、芯片原形调试测评。
本开发平台非常适合高等院校,科研院所,科研机构从事高性能系统验证,原型机开发,仪器仪表开发等。







无线通信系统开发套件 OURS-WTDP

    提供无线通信系统开发套件。 OURS-WTDP 是以 ARM-DSP-FPGA 综合实验系统 为基础搭配相应的 ADDA 转换模块、 RF (射频)模块组成的。


无线射频模块:


无线通信模块负责将基带信号调制并且上变频到需要发射的频率。可以直接和 ADDA 模块接口使用。 频率
 915M
 ISM 频段

射频带宽
 20M
 支持 10 信道

中频带宽
 1 . 5M


发射功率
   <9dbm
 电可调

接收灵敏度
 -103dmb


接收增益
 90db
 电可调



无线射频模块 GUI :
无线通信模块配备调试软件,可以使用调试软件单独对 RF 板进行设置,设置参数包括发射功率、接收增益、载波频率、电源模式等。右图为 Rfconfig GUI 的界面。使用并口连接线将 RF 板和计算机相连即可完成所有的设置工作。



AD/DA 模块:
ADDA 模块包含无线通信系统中使用的 ADC 和 DAC ,将数字系统和 RF 模拟系统连接到一起。该模块可以直接连接 ICTDP 和 RF 模块。


ADC

采样率
 20M


输入
 2 路
 双路通步

精度
 10bit


DAC

采样率
 20M


输出
 2 路
 双路通步

精度
 10bit


滤波器

发送滤波器
 1M (可调)
 巴特沃兹

接收滤波器
 1M (可调)
 巴特沃兹

设计资源:
可提供 IEEE 802.15.4-2006 无线通信收发机开发参考 Demo ,开发 GUI 等资源。 FPGA
 IEEE 802.15.4-2006
 发射机 VHDL 源代码

IEEE 802.15.4-2006
 接收机 bit 文件

Embedded Micro Controller
 Ours 嵌入式 RISC 架构 MCU VHDL 源代码(用于基带控制)

ARM
 网络版调试软件


GUI
 IEEE 802.15.4-2006
 调试 GUI 软件

其他资源
 相应的使用说明文档



联系电话:13910391103            BOY-CHINA@163。COM
