标题：greatcai458:DS18B20 高精度温度测量应用
摘要：No.98808DS18B20 高精度温度测量应用 DS18B20 高精度温度测量应用
以前网上流传的ds18b20 程序一般都是只有显示小数点前的两位，有的可显示小数后一位。但ds18b20是12位的高精度测量器件，它可精确到小数点后四位，所以没有充分利用它的价值。

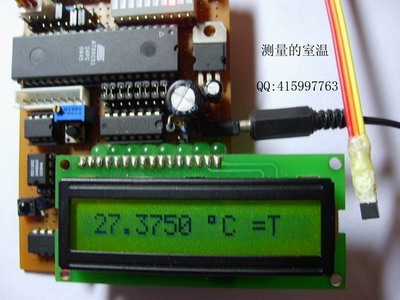

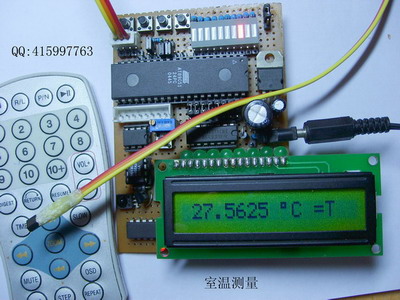

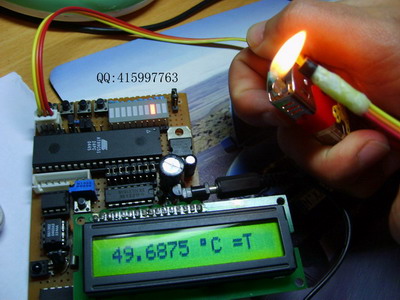

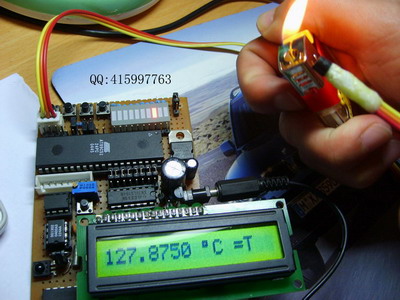

本人在网上浏览了不少的资料，总结了前人的经验，编写了相应的完整程序，把测量得到的温度值显示在1601液晶显示器上（在1602上也可显示），可精确到小数点后四位，本程序只须稍加修改可用于高精度温度控制设备。

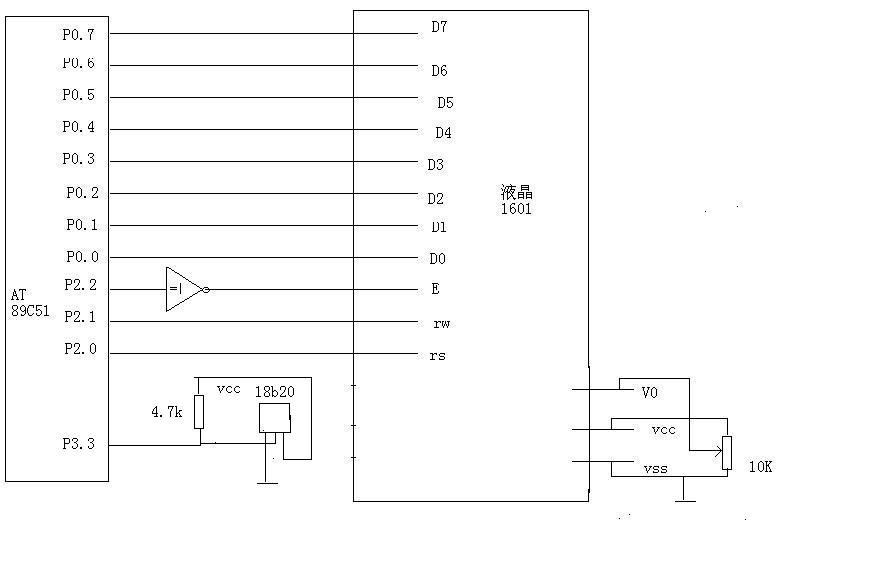

只须按照如下接线就可，其中的ds18b20的信号线接单片机的p3.3口，晶振使用11.0592Hz的
非常适合实验板上实验用
其相应的电路如下 供实验时参考：
 此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
 由于编的过程工作量不小，还不想就这么把程序公开了
大家有耐心的话可以看看
以下是一个编的过程中的有漏洞的程序：（有上限和下限，但测室温是没误差的）
hex代码如下： :100000007581607580FF7590FE75A0FF75B0FF1259
:1000100000171200A6010FD2B312003B20000122EC
:1000200074CC12006A744412006A12003B74CC1241
:10003000006A74BE12006A12008222D2B300C2B3F8
:10004000786B7903D8FE786BD9FAD2B300000078C8
:100050002530B305D8FB02005ED200020063C20067
:10006000020067786BD8FED2B3227A08C3C2B37B92
:1000700006DBFE1392B37B17DBFED2B300DAEED2BF
:10008000B3227C02792F7A08C3D2B30000C2B30036
:100090000000D ......
