标题：htx-eileen87:[推荐]SYSTEM-2440开发平台(实用II型)
摘要：No.65118[推荐]SYSTEM-2440开发平台(实用II型)

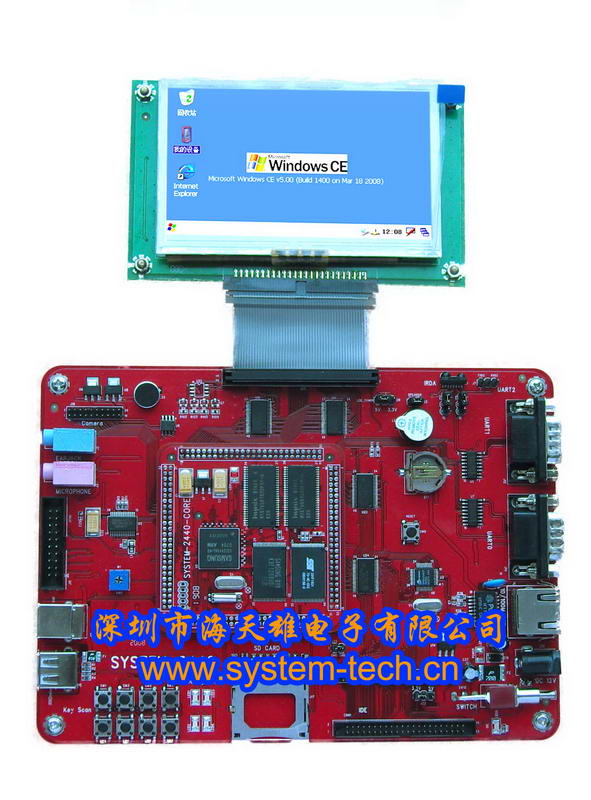

 此主题相关图片如下：
SYSTEM-2440 开发平台,强烈推荐!!!!
■ 功能与特色
SYSTEM-2440开发平台采用核心板＋周边底板的模式，核心板为6层板，周边底板为2层板。本平台严格按照3C及CE认证要求，同时严格满足信号完整性，经过有多年相关经验的专业人士精心设计而成。外围周边非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。
本平台最新支持的操作系统为：WinCE 5.0与Linux 2.6,具有领先的软件优势与硬件优势，适合产品的开发与升级。
■ 硬件资源：
本平台分为核心板和底板，具体硬件参数如下：
n 核心板硬件参数
Ø中央处理器CPU：
Samsung S3C2440A,核心ARM920T，典型主频400MHz；
ØSDRAM
64Mbyte
ØFLASH：
NOR FLASH: 2M 字节，用于存放bootloader
NAND FLASH：64M 字节（K9F1208，用户可自己更换为16M、32M或128M的NandFlash）
n 底板硬件参数
ØLCD接口：可接从3.5到12.1寸的TFT、STN屏；标配TFT 4.3 ’(480*272)屏；
Ø触摸屏：四线电阻式；
ØAudio：采用 IIS 接口芯片 UDA1341，一路立体声音频输出接口可接耳机或音箱；
支持录音，话筒输入接口可接麦克风；
ØUSB HOST：一个 HOST USB1.1 接口，采用自恢复保险器件保护对外供电系统；
ØUSB CLIENT：一个Device USB1.1界面；
Ø摄像头接口：一个2 毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头；
Ø串口：
两个五线异步串行口，波特率高达 115200bps；
一个 IRDA 红外线数据通讯口；
Ø红外通信接口：1个；
Ø以太网口：一个 100M 网口，采用 DM9000，带联接和传输指示灯；
ØSD/MMC卡接口：一个 SD 卡接口，可接 2G SD 卡；
ØIDE接口：一个44芯标准2.0英寸IDE接口，可接硬盘或光驱，可支持160G的大容量，可接笔记本硬盘；
ØA/D：可调电阻接到 ADC 引脚上用来验证模数转换；
Ø键盘：2x4矩阵键盘；
ØEEPROM：I2C接口24C02；
ØJTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试 ；
ØRTC时钟：内部实时时钟（带有后备锂电池）；
ØLED：电源和工作指示灯若干；
Ø蜂鸣器:1个,PWM控制；
Ø麦克风：1个；
ØRe ......
