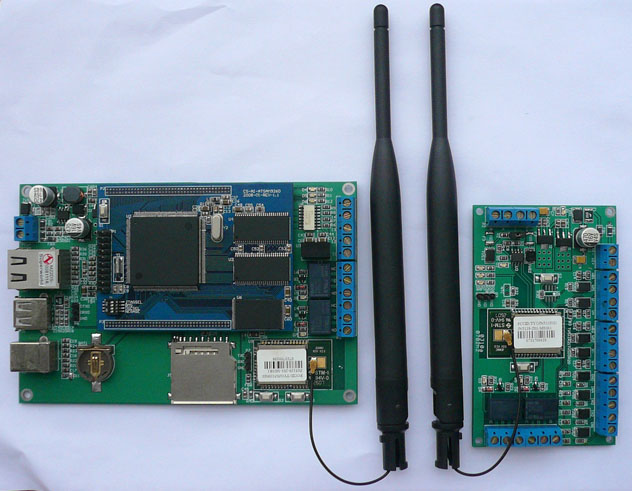

产品名称：ATMEL9260ARM + JN5139Zigbee
产品规格：14*9.2cm      10*6cm
产品型号：CA-9260-ZB-EK

硬件资源：
ATMEL 9260学习板硬件介绍：

>  >   CPU：AT91SAM9260
     带Java扩展的ARM926EJ-S内核, 2 x 8KB快取, MMU
     2x4k Bytes SRAM, 32kBytes Boot ROM
     210MHz, 230MIPs
     EBI –可支持SDRAM, NAND Flash (带ECC)和Compact Flash
     USB控制器和USB器件口, V2.0全速
     Ethernet MAC - 10/100
     图像传感器界面 (CMOS传感器界面)
     1 SSC可支持I2S和TDM
     2 SPI, MCI (SDCard和MMC兼容), TWI
     6 USARTs, 支持IrDA, ISO7816 T=0/T=1, RS485
     1调试UART
     4-通道 10位ADC
     带实时定时器的后备电池供电模式
     2 OSCs, 2 PLLs和RTC
     3.0到3.6 Volt IO,1.65到1.95 V内核电源, 3.0到3.6V或1.95到3.0V Memory I/O
     JTAG和边际扫描
     PQFP208和LFBGA217
>  >   SDRAM：32M×2，两片HY57V561620构成32bit
>  >   NAND FLASH：128MB，一片K9F1G08
>  >   NOR FLASH：16MB，一片JS28F128
>  >   DATA FLASH（预留）：2/4MB，一片AT45DB161D/AT45DB321D
>  >   RTC：PCF8563T
>  >   JTAG：JTAG调试接口，标准20PIN
>  >   10/100M网络接口，带网络变压器和状态指示灯
>  >   USB 2.0 F-S Host端口，全兼容OHCI USB 2.0 F-S规格
>  >   USB 2.0 F-S Device端口，完全兼容OHCI USB 2.0 F-S规格
>  >   调试串口(TTL电平)，可设置为普通串口
>  >   SD卡接口，无容量限制
>  >   3个LED状态指示灯
>  >   4路光耦隔离开关信号输入
>  >   2路继电器输出
>  >   一个JN5139 Zigbee模块
>  >   电源支持USB取电和DC 5－18V输入

JN5139 Zigbee学习板硬件介绍：
>  >   1个UART接口（TTL）用于调试和烧写程序
>  >   3个LED灯用于指示工作状态
>  >   4 ......
