标题：279826122:[原创]ARM9开发板2410
摘要：No.21147[原创]ARM9开发板2410

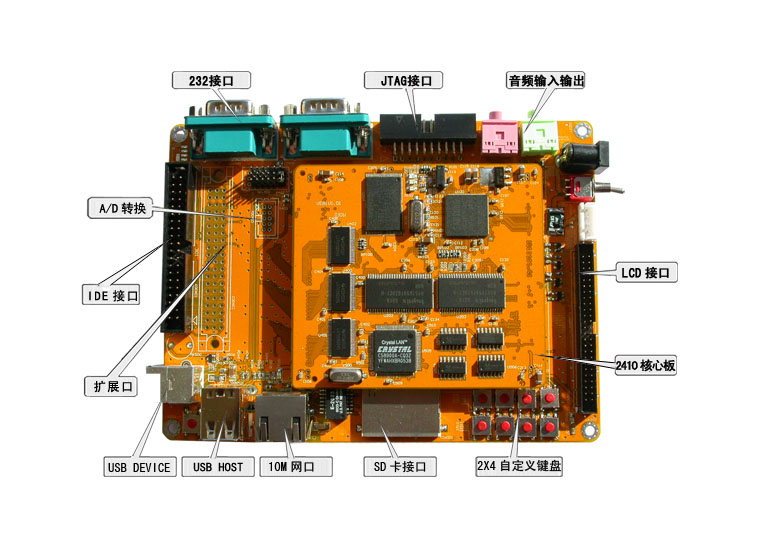

 此主题相关图片如下：
简介
LJD-2410DVK-I开发板采用核心板＋底板的模式，核心板为6层，底板为4层。核心板接口采用DIMM－200标准连接器，并且兼容我公司出品的LJD-2410DVK-I核心板。核心板和底板的布局和走线经过专业人士精心设计，工作非常可靠，可稳定运行在203MHz。外设非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。 硬件资源：
◆中央处理器
CPU:三星S3C2410A，主频203MHz；
◆外部存储器
SDRAM： 64MB，可兼容32M、128M；
NAND Flash：64MB，可兼容32M、128M；
◆串口
两个五线异步串行口，波特率高达115200bps；
◆网络接口
一个10M网口，采用CS8900Q3，带联接和传输指示灯；
◆USB接口
两个USB1.1 HOST接口；
一个USB1.1 Device接口；
◆红外通讯口
一个IRDA红外线数据通讯口；
◆音频接口
采用IIS接口芯片UDA1341，一路立体声音频输出接口可接耳机或音箱；
支持录音，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；
◆存储卡接口
一个SD卡接口，可接最大为1G SD卡；
一个IDE接口(接口信号均加了74LVTH162245驱动)，可直接挂接硬盘；
◆LCD和触摸屏接口
1) 板上集成了4线电阻式触摸屏接口的相关电路；
2) 一个50芯LCD接口引出了LCD控制器的全部信号，并且这些信号引脚都加了74LVTH162245
驱动，所以LCD输出更加稳定可靠；
3) 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1
寸，屏幕分辨率可达到1024×768象素；
4) 标准配置为三星256K色240x320/3.5英寸TFT液晶屏，带触摸屏；
5) 板上引出一个5V电源输出接口，可为大尺寸TFT液晶屏的5VCCFL背光模块供电；
◆时钟源
内部实时时钟（带有后备锂电池）；
◆复位电路
一个复位按键 ......
