标题：很菜:自制89c2051单片机编程器
摘要：No.20742自制89c2051单片机编程器 各位高手大家好,我发现一篇介绍自制2051单片机编程器的文章,请高手验证可行性.拜托!
 此主题相关图片如下：

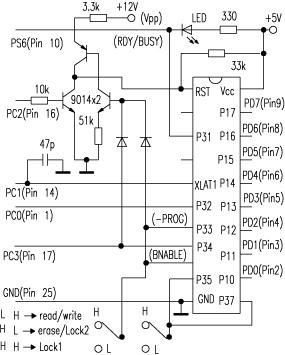

只要有一部微机，再做一个简易的接口即可。打印口必须具备双向功能(目前的微机一般都满足，如EPP、ECP模式均可用)，编程器电路见附图。
AT89C1051/2051单片机的编程的时序简述如下：
1接通电源(置Vcc为＋5V)，置RST、XLAT1为低电平，延时至少10ms。
2置RST、P32为高电平。
3置P33、P34、P35、P37为相应编程模式：LHHH(写入)、LLHH(读出)、HLLL(片擦除)……
4送出要写入的数据到P10～P17(第一次写入的是地址0)。
5将RST升至12V，使单片机能进行写入或擦除操作。
6送一个脉冲给P32，激发一次编程动作。这时内部自动完成所需的时序(约12ms)，此间P31变为L，表示内部忙。
7为了验证写入数据是否正确，可将RST电压拉回到H，并置P33～P ......
