（四）89C52单片机与网卡接口电路图

——电路是由作者自己设计的，可能不是很标准，也可能不是理想的，但是它可以实现。网卡是ne2000兼容型的网卡。作者所用的网卡是TP-LINK的TE-2008,接口为ISA接口，网卡的主芯片是RTL8019AS.此款网卡在电脑城可以买到。价钱不超过50元。如果买不到，也可以使用别的ne2000的兼容网卡，例如芯片Davicom的DM9008,NSI的DP8390,
MXIC的MX98905，还有华邦的，dlink的。这些芯片的资料可以在本站的硬件程序下载区下载。但推荐使用RTL8019AS。为阅读以下的内容，请在本站下载RTL8019AS的芯片资料。

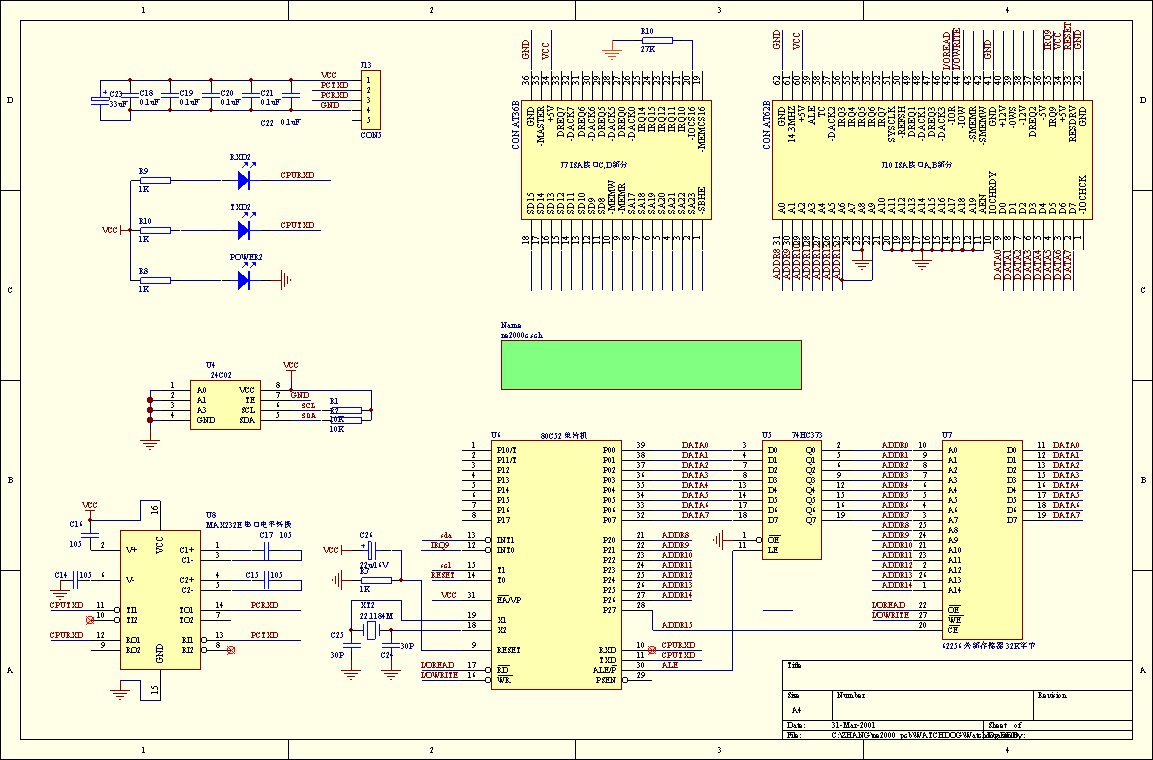

这是缩小的图，点击这里放大。

放大的图可能还不是很清楚，要看更为清楚的图，点击这里下载SCH电路图。（可以用PROTEL 98或PROTEL 99打开。如果你没有protel98，可以在本站下载protel98安装程序（要下载几个小时）。

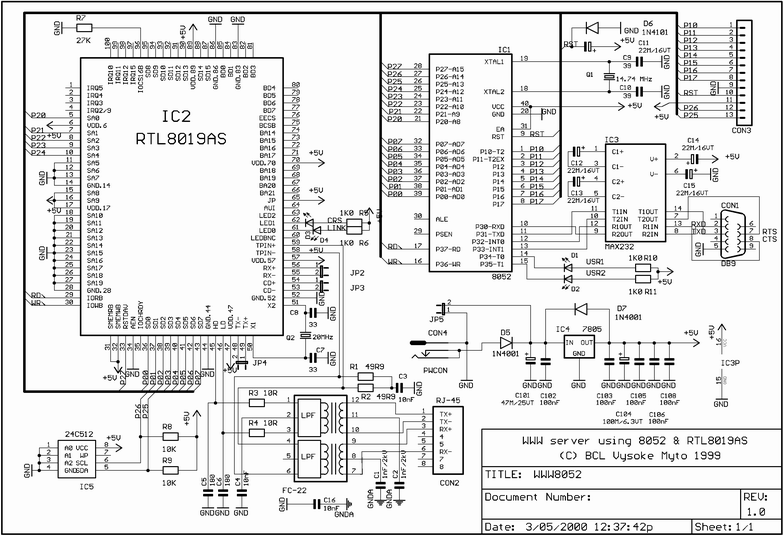

__电路用到的主要芯片有MAX232(串口的电平转换),24c02(IIC总线的eeprom），373（8位锁存），62256（32K的RAM).其中的24C02也可以不要，可以通过存取网卡上的93C46来实现，但我没有这样做。62256为外部32K的Ram，也可以不用，可以用网卡上的RAM来代替，但是网卡上的Ram的存取比较复杂，速度会比加62256慢。为了编程的方便，和实现快的传输速度，以及为完成更为复杂的应用，推荐使用62256，用77E58单片机和外加62256，可以实现500KBPS以上的传输速度。电路图上方的两大块为ISA槽，网卡是插在这ISA槽上的。本站还有一个一体化的电路图，是将RTL8019AS也做到板上的，来自http://8052.lphard.cz ，这个网站还有现成的程序，是用asm写的，用到的I/O 300H.

－－作者以下文章的描述全部基于自己的电路图，而不是来自8052.lphard.cz的电路图，请不要混在一起。作者的全部程序用C51编写，而不是汇编，为了方便大家移植和扩充。

(未完)
