开发板


共由3块电路板组成:
一块RTL8029AS网卡:

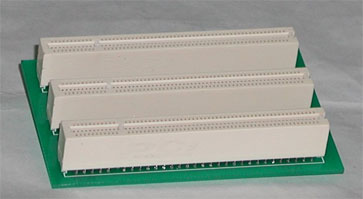

一块PCI底板,共有3个PCI的插槽:

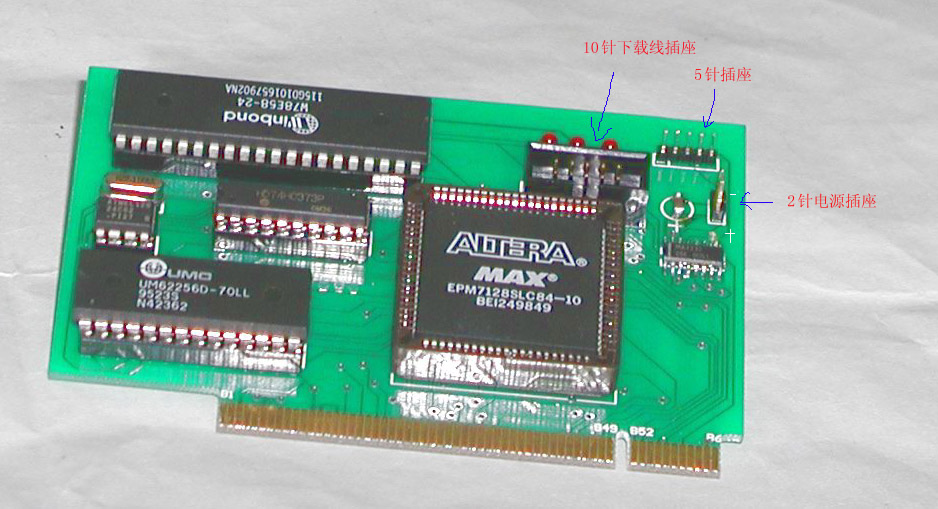

一块单片机电路板:


单片机电路板和网卡都插在PCI底板上,有3个PCI插槽,任意插入其中的两个.
提供一条连接线:

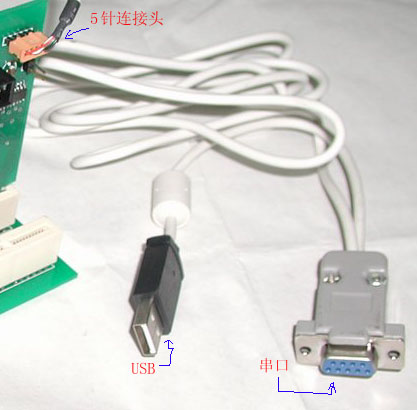

连接线共有3个接头:5针连接头,USB,串口
5针连接头插在单片机电路板上:红色的线为VCC,跟插座的1脚相连.
USB头插到你的电脑的USB口:作用只是为开发板提供5伏电源 ,如果你使用其他电源,可以不用接USB头,而把其他
供应5伏的电源连接到单片机板的2针电源插座上.
串口接头接你的电脑的串口,串口的速率为19200BPS(有一部分为38400BPS),8位数据,1个停止位,无流控,无校验的方式.
(如果你的超级终端有乱码,就试试19200或38400BPS)

单片机板上的10针下载线的插座可以接用户自己的Altera的ByteBlaster(MV)并口下载线.
我不提供并口下载线 ,请自行购买,一般的电子市场和一些个人网站或Altera的代理商都有销售下载线,价格大概100元左右.
如果用户不想设计CPLD里的电路,或者使用编程器直接对EMP7128编程,那么不需要使用下载线,10针的下载线插座不用接下载线.
