单片机与PCI总线以太网
--版主 老古 http://www.laogu.com

（一）单片机与PCI总线以太网(2001.10.10)

　　在低端领域，一直是一些别的总线，比如ISA总线，485总线，CAN总线等，PCI总线用在单片机领域并不多见。随着ISA总线在台式电脑上面的消失（PC98以后的标准已经取消了ISA总线），ISA总线的设备也不断减少，在桌面电脑上，用的是PCI总线，如何制造PCI总线的接口设备，也成为需要研究的一个方向。
　　本站在以前推出的ISA接口RTL8019AS的以太网解决方案，受到了很大的欢迎，很多客户在我的开发系统的基础上，开发了很多应用，很多客户的相关project的产量都超过10k。 但同时也有用户担忧RTL8019AS芯片会停产。用户的担忧也不无道理，因为现在要买到一个isa接口的网卡，真是很难买到。而网卡芯片最大的用量的地方是电脑里，而不是嵌入式里的应用。有个用户就是买不到网卡，而被迫改为用网卡芯片，拖延了产品的上市时间。 目前RTL8019AS芯片还可以在深圳买到，但是在嵌入式领域的芯片的用量能否维持Realtek(芯片生产厂）的一条生产线，我们也不得而知。毕竟有很多生产ISA网卡芯片的厂家已经停止生产ISA网卡芯片。
　　 目前据说就Realtek,Davicom（http://www.davicom.com.tw)还有生产ISA网卡芯片，而Davicom的产量不多，估计维持不了多久，我们在嵌入式领域就看Realtek (http://www.realtek.com.tw)是否还生产ISA网卡芯片，决定着我们还能用多久ISA接口的网卡芯片。也有传闻说Realtek将停止生产RTL8019AS芯片，而将芯片的内核卖给中国大陆的芯片厂家生产，传闻是否属实，也不得而知。
　　在我们买不到ISA接口的网卡的同时（原来生产RTL8019AS网卡的TP-Link公司(http://www.tp-link.com.cn)已经停止生产该ISA网卡， 我们在电脑市场上却可以买到PCI接口的网卡，比如10M的RTL8029AS网卡，而且很便宜，在广州大概30元，在别的城市估计更加便宜。10/100M的RTL8139更多。

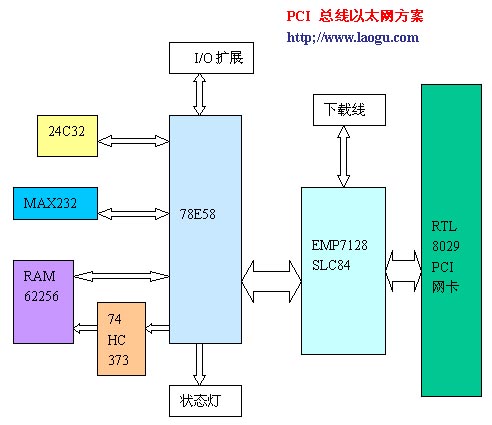

　　如果ISA网卡芯片停产了，我们该怎么办？ 客户的担忧，也促使我们对PCI总线的网卡进行了研究。整个设计比ISA的方案只是多了一块CPLD(FPGA),我们提供的是用Altera的EPM7128SLC84芯片设计的Demo板，为什么用它，因为Altera的设计软件可以免费得到(MAX+Plus Baseline 10.0可以在本站下载，也可以向Altera的代理商免费申请），同时EPM7128SLC84支持在线下载，通过一条下载线（不到100元一条）可以随时在线更新你的逻辑设计。 整个开发系统只需要花很少的钱就可以建立起来。　　对于真正的生产来说，可以选用兼容的但更便宜的EPM7096,EPM7128ELC84,EPM7128EQC100(贴片封装，不到40元一片） Atmel的ATF1508(40元左右/片，经过测试，兼容EMP7128SLC84,可以完全替代，该芯片和下载线可以到http://www.sl.com.cn购买，下载线不到300元），或者其他公司的大概2000门左右的便宜的CPLD,我们将给购买我们的开发套件的客户提供整个设计的逻辑图。对于用量大的客户来说，完全可以改成ASIC （Altera可以帮你做，泰鼎科技等公司也可以），做成ASIC(将62256，373等全部做在一起），芯片将更便宜，不到20元/片，量越大越便宜。 一些客户的用量确实可以做ASIC，作成OTP.
　　为什么选用CPLD(FPGA)来做接口，而不用专用的芯片呢？专用的PCI桥的芯片也有，主要用在dsp里，价格比较贵，200-300元/片，而且是16位的接口，不适合在8位的单片机里用 .芯片太贵,不利于低成本化的生产.使用可编程逻辑的设计要更灵活的多,用户还可以在CPLD里添加自己的设计,自己的逻辑,(比如扩展一些输入输出端口),使系统的功能更加强大.用可编程逻辑的好处是用量大的客户可以做成ASIC,有利于降低成本.

　　PCI总线的开发系统只是比ISA总线的多了一个CPLD，那么我们的重点将介绍这个方面。PCI总线是个标准的总线，可以挂接多个PCI的设备，也就是说用一个单片机控制2-8个网卡是可以的（用做网关，网桥）。（未完）
