如何连接仿真机？

答:

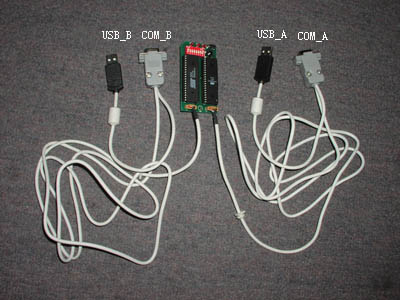

总共有2条线,4个接口.两个USB的接头USB_B,USB_A

两个串口接头COM_B,COM_A

提供的两条连接线是一样的.

两个USB的接头是用来从电脑的USB口取得5伏的电源.只要将其中的一个接到你的电脑任何一个USB接口 .如果你不是从电脑的USB接口取得电源,而是从你的电路板供应5伏的电压给仿真机的话,这两个USB的接头不用接到你的电脑上.USB的接头的作用只是从电脑里取得电源而已,不作数据通讯.

两个串口的连接头:

COM_A要接到你的电脑的串口.这是跟keil c51进行通讯的接口.keil c51通过这个串口发命令到仿真机.

COM_B是连接到你的仿真CPU的串口的,用来监视你的CPU的串口发出的数据的.如果你的程序没有用到串口,就不用接到电脑的串口. 如果你想看你的单片机的串口发出的数据,就要连接到你的电脑的串口(这时需要使用你的电脑的两个串口.)

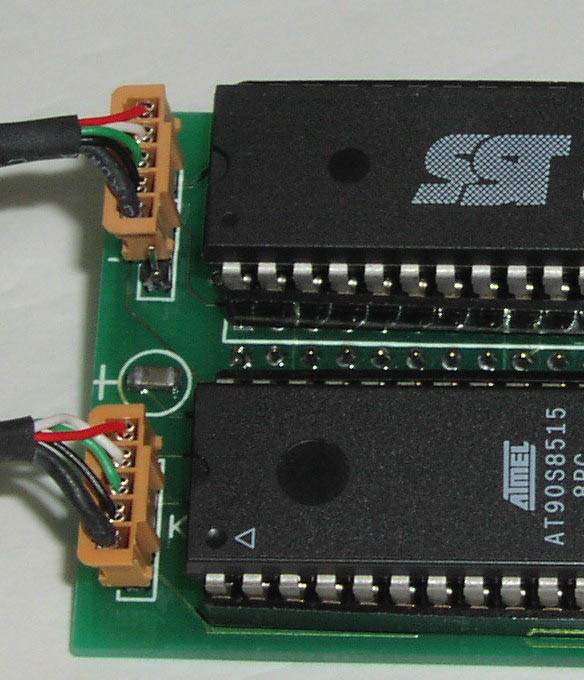

注意不要插反你的连接线,连接线的正确接法是:
