| 近日做出了一体化的电路图,并通过了测试。主CPU为W78E58，网卡芯片为RTL8019AS。该一体化的电路图直接使用网卡芯片，而不再使用ISA网卡。电路图比较大，由下面的4个图片拼成，有部分电路重叠，请仔细分辨。图片较大，请耐心下载

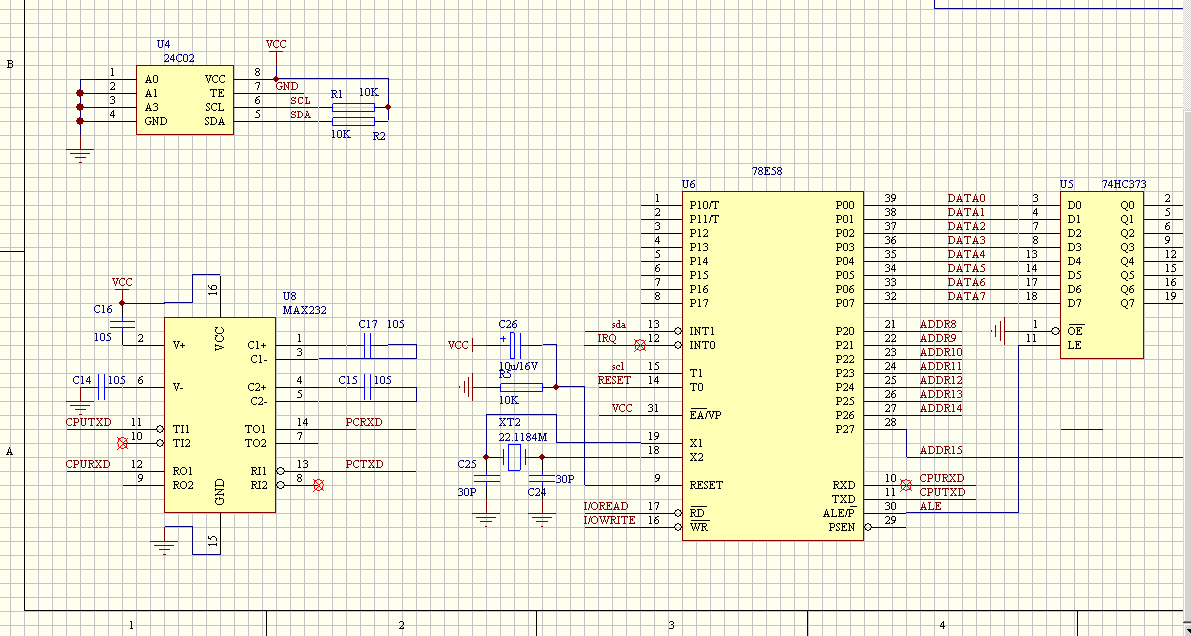

1.

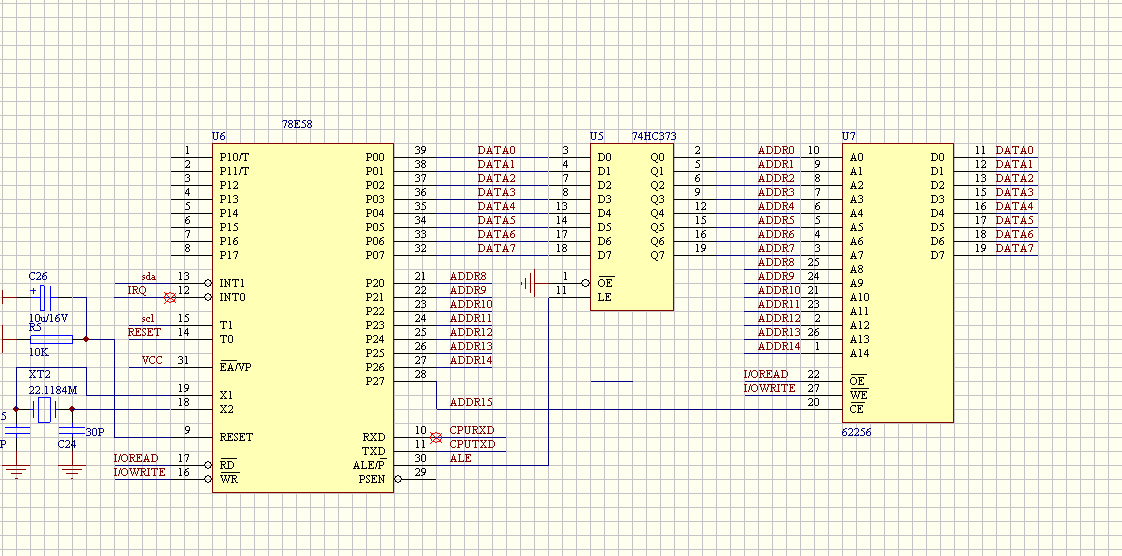

2.

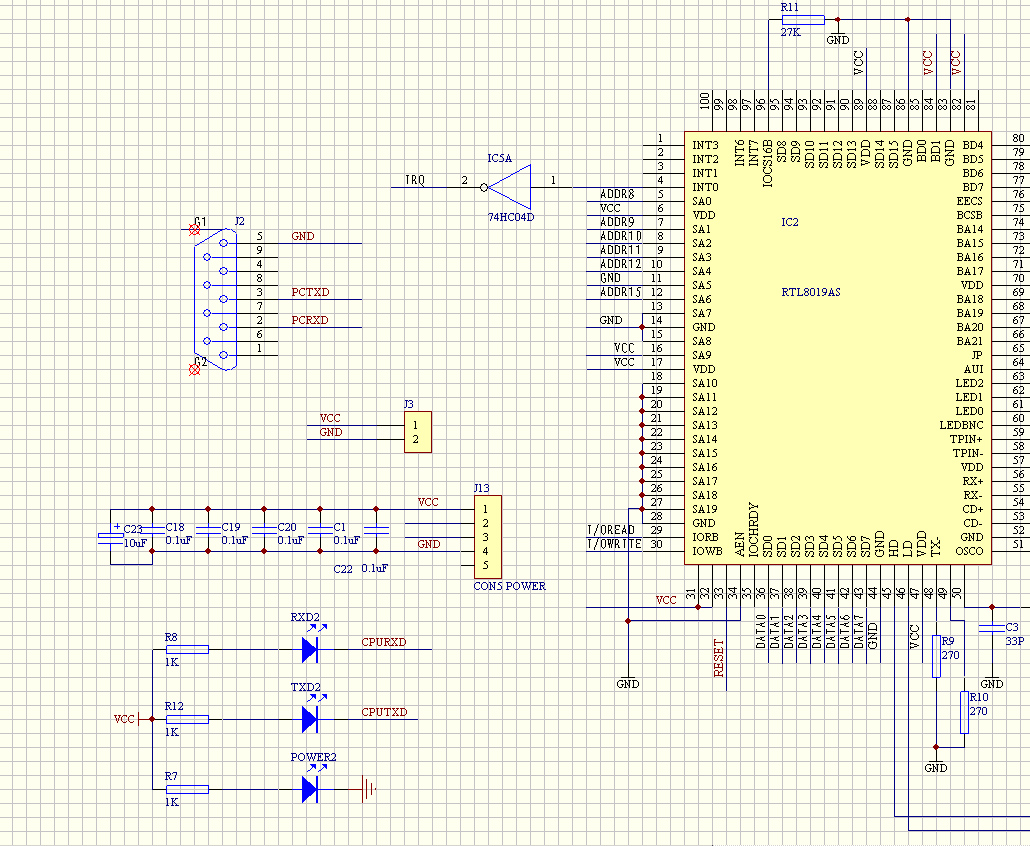

3.
4.
注：电路是使用跳线方式，电路图中画了93C46，但实际上没有使用93C46，93C46可以不用。如果没有使用中断方式的话，74HC04也可以不用。
24C02可用可不用。使用双绞网线，不使用同轴电缆。IO地址为240H，中断IRQ为2/9 。
|
