[推荐]s3c6410开发板，原型机——深圳海天雄电子有限公司

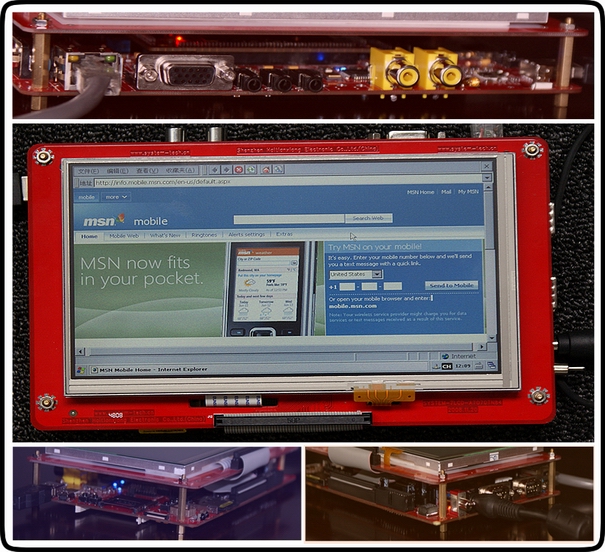

此主题相关图片如下：

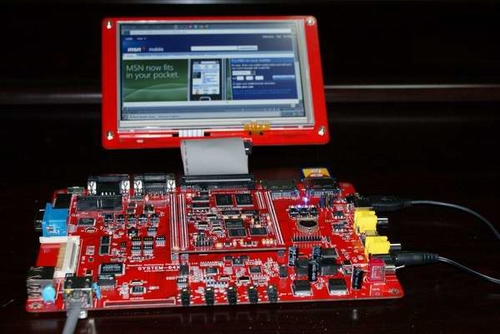

此主题相关图片如下：

SYSTEM-6410 开发平台

S3C6400+3D功能
■ 功能与特色

SYSTEM-6410开发平台采用核心板＋周边底板的模式，核心板为6层板，周边底板为4层板。本平台严格按照3C及CE认证要求，同时严格满足信号完整性，经过有多年相关经验的专业人士精心设计而成。外围周边非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。
本平台最新支持的操作系统为：WinCE 6.0,Linux2.6.21,具有领先的软件优势与硬件优势，适合产品的开发与升级。

■ 硬件资源
本平台分为核心板和底板，具体硬件参数如下：

n核心板硬件参数

Ø中央处理器CPU：
Samsung S3C6410X, ARM1176JZF-S；
ØMobile DDR SDRAM
128MB (64MB x 2), 64MB Mobile DDR SDRAM
ØFLASH：
64MB(可扩展到2G)
Ø底板硬件参数
ØLCD接口：可接从3.5到12.1寸的TFT、STN屏；标配TFT 4.3 ’(480*272)屏；
Ø触摸屏：四线电阻式；
ØCVBS接口：1个，复合视频信号输出；
ØS-VIDEO接口：1个，S-VIDEO视频信号输出；
ØVGA接口：标准VGA输出接口；
ØAudio：II2S，AC97；
ØUSB HOST：一个USB HOST接口，采用自恢复保险器件保护对外供电系统；
ØUSB OTG：一个,USB2.0 HS OTG；
Ø摄像头接口：一个2 毫米间距双排插座用作摄像头扩展，用户可使用这个扩展口连接其他型号摄像头；
Ø串口：
三个串行口，波特率高达 115200bps；
一个 IRDA 红外线数据通讯口；
Ø红外通信接口：1个；
Ø以太网口：一个 10M/100M 网口，采用 DM9000AE，带联接和传输指示灯；一个10M网口，采用CS8900；
ØHSMMC卡接口：兼容SD/MMC/MMC4.0卡；
ØCF卡接口：一个，CF R3.0标准；
ØxD Picture Card接口：1个；
ØA/D：可调电阻接到 ADC 引脚上用来验证模数转换；
Ø键盘：2x8矩阵键盘；
ØEEPROM：I2C接口24C08；
ØJTAG接口：一个 20 芯 Multi－ICE 标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试；
ØRTC时钟：内部实时时钟（带有后备锂电池）；
ØLED：电源和工作指示灯若干；
Ø蜂鸣器:1个,PWM控制；
Ø麦克风：1个；
ØReset 电路: 采用手动重置和芯片复位相结合的方式，芯片采用MAX811，复位稳定可靠；
Ø扩展接口：引出用户需要的信号，包括总线，中断，I/O等信号；
Ø电源界面：12V 电源供电，带电源开关和指示灯；

■ 软件资源：

n 所支持操作系统：
Ø支持WinCE6.0,Linux2.6.21；
n WinCE6.0操作系统：
Ø板级支持包：WinCE 6.0 BSP
Ø设备驱动（Device Driver）：Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, TV OUT,Audio, SD/MMC port, IRDA, IDE, Camera,RTC,Keypad,MFC等；
n Linux操作系统：
Ø内核：Linux2.6.21；
Ø系统引导程序：u-boot(源代码)；
Ø文件系统：cramfs；
Ø设备驱动（Device Driver）：Ethernet, USB Host, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, IDE/CF, Camera,RTC,Keypad,MFC等；
联系电话：0755-33019701
联系人：车小姐
QQ：1121944604
为回报广大客户的厚爱，本公司全体人员经过6个月的全力奋战，盛大推出S3C6410原型机，此款产品基于目前流行的产品，如小电脑，NETBOOK，EPC，MID，PMP，广告机等，提出原型机这一独创概念，大大缩短广大客户的产品周期，让客户的投入产出最大化。详情请来电咨询
公司网址：

第2楼:htx-eileen87 2009年8月27日14:13

[推荐]s3c6410开发板，原型机——深圳海天雄电子有限公司

第3楼:htx-eileen87 2009年8月27日14:14

[推荐]s3c6410开发板，原型机——深圳海天雄电子有限公司
海天雄欢迎您的光临！

第4楼:htx-eileen87 2009年8月27日14:27

[推荐]s3c6410开发板，原型机，软件全面升级，支持五个系统
经过公司同仁的努力，S3C6410平台软件全新升级。平台原配系统软件为Windows CE 6.0 R2和Linux-2.6.21，此次根据公司用户反馈，结合实际情况，对平台软件进行了大的修改与升级。此次升级后，系统软件标配为：Windows CE 6.0 R2和Linux-2.6.24，Linux-2.6.21，并附送软件Android-0.9和Ubuntu-9.04，与前相比主要有以下几点修改：

1) Windows CE 6.0 R2部分的一些软件BUG进行了修正，优化了一些代码，并增加了一些示例，CAMERA、网路、MFC、3D等部分性能得到了很大提高

2) LINUX 的版本从2.6.21升级到2.6.24，增加了示例程序

3) 增加并支持了最新流行的Linux软件Android和Ubuntu，为客户软件移植到此两个系统提供了强有力的保证。
