楼 主:atang 2003年7月31日20:48

 [讨论]串行通信接口设计？？

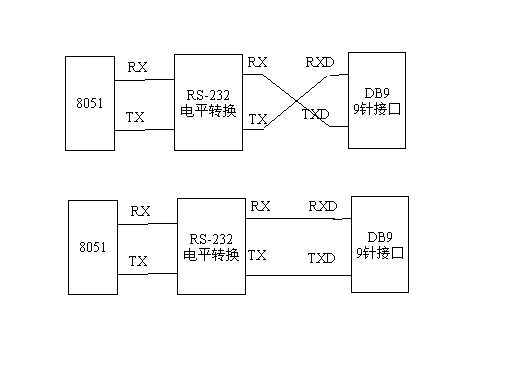

设计单片机的RS-232接口（与PC机通信），该用下面两种接法的哪一种。
看到书上是第一种接法，但是Protel的例子里面却是第二种接法。
小弟初学单片机，请大家帮忙。。。谢谢咯。

此主题相关图片如下：


第2楼:guest 2003年7月31日23:35

 计算机9针接口
1 CD  Carri
计算机9针接口
1 CD  Carrier Detect
2 RXD  Receive Data
3 TXD  Transmit Data
4 DTR  Data Terminal Ready
5 GND  System Ground
6 DSR  Data Set Ready
7 RTS  Request to Send
8 CTS  Clear to Send
9 RI  Ring Indicator

25针接口1 SHIELD - Shield Ground
2 TXD  Transmit Data
3 RXD  Receive Data
4 RTS  Request to Send
5 CTS  Clear to Send
6 DSR  Data Set Ready
7 GND - System Ground
8 CD  Carrier Detect
9 n/c -
10 n/c -
11 n/c -
12 n/c -
13 n/c -
14 n/c -
15 n/c -
16 n/c -
17 n/c -
18 n/c -
19 n/c -
20 DTR  Data Terminal Ready
21 n/c -
22 RI  Ring Indicator
23 n/c -
24 n/c -
25 n/c -

rx接收端与tx发送端相连
有发有收才有数据〕
否则白玩


第3楼:guest 2003年8月1日08:08

 第二图是芯片到db9插头的正确接法。两种
第二图是芯片到db9插头的正确接法。两种方法都可以工作，只要把硬件连线接对即可。


第4楼:jianwei 2006年6月28日17:54

 学
khgkgh


第5楼:atang 2003年8月1日08:11

 多谢指点。。。。


第6楼:guest 2003年8月3日19:34

 接的时候分清公母
接的时候分清公母
