 噪声抑制器(Noise Reduction)NR-02S说明
版权归21control MathsDSP音频信号处理研究室所有

关键词：噪声抑制，现场扩声，远程录音，语音增强，信号处理

效果演示  ：消噪与未消噪音频对比下载(请使用右键-另存为)

收音机声乐对比：未处理时下载

                已处理下载

技术特点：

1．使用TI 32位浮点DSP处理器；

2．先进的噪声频域预测模式；

3．实时性强，输入输出延时控制在5ms以内；

4．增强后的声音信号失真小，噪声抑制效果明显；

使用场合：

1．需要提高声音信噪比的场合；

2．消除传输通道中存在的本底噪声（电流声，电阻和晶体管热噪声）；

3．消除走讲会议场合中严重的背景白噪声；

4．消除电路增益过大或是原信号中传递过来的电路噪声；

5．消除无指向麦克风拾取到的环境噪声，如平稳的电脑主机噪声，空调机噪声等等。

6．消除因讲话者离麦克风较远，拾音增益大，导致信噪比过低而产生的噪声。

产品介绍:

NR-02S噪声抑制器是针对非规整拾音场合开发的具有较好背景噪声抑制的产品,一般应用在没有近距离拾音或有较强背景噪声的会议,仪式,讨论会或者是走讲场合.系统使用先进的32位浮点计算技术,高档的音频数模及模数转换器,使用频率域技术对背景噪声信号进行检测和抑制,对噪声的平均抑制量达10到25dB,有效提升有用信号的比例,达到提高语音可懂度的目的.

噪声抑制分多种,如嘶声抑制,固定频率或固定带宽的噪声抑制,还有特定工作环境,如机舱,车厢内的噪声抑制.但是目前针对会议背景噪声抑制方面的产品不多,原因是实现的技术复杂,运算量庞大,实现起来比较困难.在会议场合使用远距离非强指向性拾音器对宽范围的众多谈话者同时进行监听的时候,往往会碰到背景噪声和增益调节的矛盾,就是增益小的时候背景噪音可以接受,但是有效声音音量不够,在工程应用中经常见到工程人员把拾音头增益调得很大,有的甚至达到60dB,人声变大了,但也引入很强的背景噪声,过强的背景噪音使聆听者感到疲劳和厌烦,有些工程商对信号进行滤波处理,一般使用300Hz~5KHz的带通滤波器,经过滤波处理后背景噪声可以被部分削减,同时低音段和高音段声音也被削掉,声音变得生硬,不够丰满厚实,尤其对现场音乐的恢复能力比较差,声音的可懂度甚至变差,同时,背景噪声类似白噪声,频域分布很广,因而滤波去噪没有办法把分布在有效声音频域中的噪声去掉.

NR-02S使用噪声识别分离的方法把20Hz到20KHz之间的噪声抑制剔除,就是说，有用语音里面夹带的噪声成分也会被剔除，这样就尽量保持声音原有的频响特性,同时背景比较安静,大大提高了语音的可懂度,实验证明,NR-02S对宽范围声音的拾音效果要明显优于一般未经或只经简单滤波处理的拾音系统.NR-02S结合专业差分传输界面麦克风使用,能有效发挥差分麦克风的高灵敏度、平滑频响特性和良好语音还原性等优点.

当拾音器采集室内声音，特别是走讲场合的声音时，就不可避免的要拾取到环境中的噪声，如排风机，电脑主机，空调或者是投影机的风扇声，这些声音都是干扰语音的噪声，另外，由于拾音器所拾取的是整个室内的有效声音信号，很多时候，说话人（音源）往往离拾音器比较远，其声音要能被拾音器拾取到而且要使放音设备重放出来，这就要求拾音器有较高的灵敏度而且对其进行前置放大的倍数要很大，一般要求在40-60db，同时，用户往往会鉴于拾取的宽范围的声音而选用无指向性麦克风，这类麦克风兼收所有的哪怕是细微的声响，所以，我们往往会听到重放出来的声音有很大的背景噪声。麦克风在40-60db增益的情况下，电路噪声也会随即大起来，这些综合起来的噪声就会影响到听众的正常收听，也使现场录音受到很大限制，同时，过大的背景噪声对后期的声音压缩处理也造成很大压力，声音压缩需要对语音信号进行端点检测，过低的信噪比会严重影响声音信号的压缩比例。

噪声消除器是在很多传统的降噪手段不能达到效果的情况下使用的，如果用户使用了很好的拾音器和很好的前置话放之后，依然可以监听到明显的背景噪声,就可以在话放之后直接加入噪声消除器把环境中的噪声消除,一般消噪后声音信噪比可以提高10到25dB,如原声的底部噪声幅度是-30dBu,消噪后底部噪声大概只有-50dBu,听音质量大大提高.我们提供的噪声消除器有2种接法,带前置放大和不带前置放大.

1．   带前置放大，可以直接连接平衡麦克风,同时麦克风接口提供幻像电压输出,麦克风前置增益为50dB;

2．   不带前置放大,就是1:1接法,不带幻像电压输出,这种接法主要针对己有优良性能的前置放大器的拾音系统或者是处于通道中的音频信号.

使用说明:

NR-02S使用有一些特殊的要求,因为使用噪声估计算法,所以用户在开机的时候必须保证会议环境处在纯粹的背景噪声状态下,即人员要在开机后3到5秒时间保持清静,系统会在这段时间内拾取室内环境噪声分析,以得到待抑制背景噪声的特征.所以系统开机初始化时间为5秒,建议用户在开机的时候先把室内有可能产生背景噪声的设备,如风机,空调,荧光灯,电脑等打开,然后等待没有非平稳噪声(如敲击声,说话声,走路声等)出现的时候开机.如果用户机器在使用中变换了环境,就可以直接在莱单上选择重新获取噪声参数来更新当前的噪声环境,以达到更好的噪声抑制效果,其操作是:

一、按面板上  <确定>  按钮进入主菜单;

二、旋转  <脉冲编码器>  滑动菜单到Get BG Noise.

三、按  <确定>  进入获取状态,此时也像开机一样要保持3到5秒安静,也防止有其他的突发噪声出现. 如果用户感觉噪声消除效果可以,就可以将该参数保存下来,供下次直接使用.

机器面板有 Byp（旁通）按键,  <旁通>  按键使程序直接进入旁通状态,声音不经任何处理.

菜单里有Filter Handle菜单，对声音进行低通,高通或带通处理.用户可以根据情况使用.

面板上指示灯比较多,有系统  <Sys>  正常运行的状态灯, 旁通  <Byp>  状态指示灯,滤波  <State1>  状态指示灯和消噪  <State2>  状态指示灯.相应指示灯亮时表明进入相应的工作状态.

滤波器选择(Filter Handle):

按  <确定>  进入主菜单,旋转  <脉冲编码器>  到Filter Handle,按  <确定>  后就可旋转  <脉冲编码器>  选择滤波器组,用户根据现场环境和主观感觉选择.

   面板右侧是通道电平指示,每排15个LED,指示-50dBu到+24dBu的电平值,四排共60个LED,1,2排LED指示通道1输入输出状态;3,4排指示通道2输入输出状态.

   背面板4个卡侬头:CH1输入,CH2输入,CH1输出,CH2输出,输入接口直接连接界面麦克风的卡侬输出,NR-02S针对会议场合使用差分麦克风的特点,提供15V幻像电源输出,所以用户使用时要注意麦克风类型,避免把非幻像电源供电的麦克风插到卡侬接口上.

电气机械说明:

   标准1U机箱,面板带键盘,旋钮,LCD液晶显示,LED显示,背面带音频信号输入输出接口,RS232或RS485接口,电源插头.

电源供电电压:220V,50Hz

NR-02S性能指标:

   信号输入:差分麦克风标准输入；普通卡侬输入（可选）;

   信号输出:最大可达24dBu;

   底部噪声:-82dBu（1：1增益）;

   频响:20Hz~20KHz;

   采样率:48KHz;

   采样位宽:24bit;

   THD+N:〈0.05%(1KHz,+4dBu);

   通道数量:2

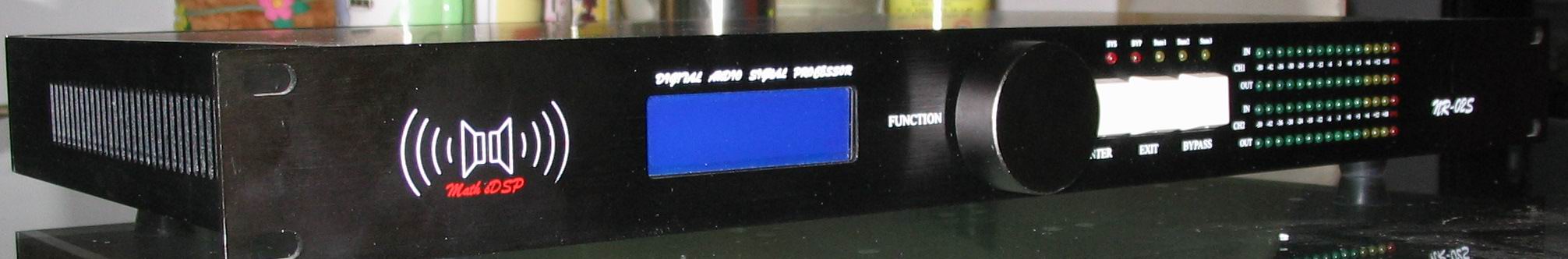

正视图

正视图

侧视图

此主题相关图片如下：
